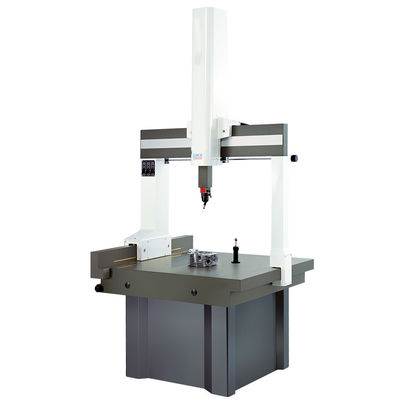

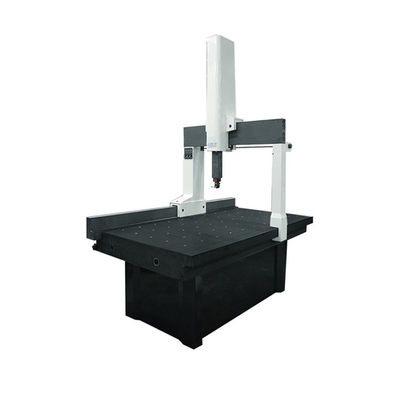

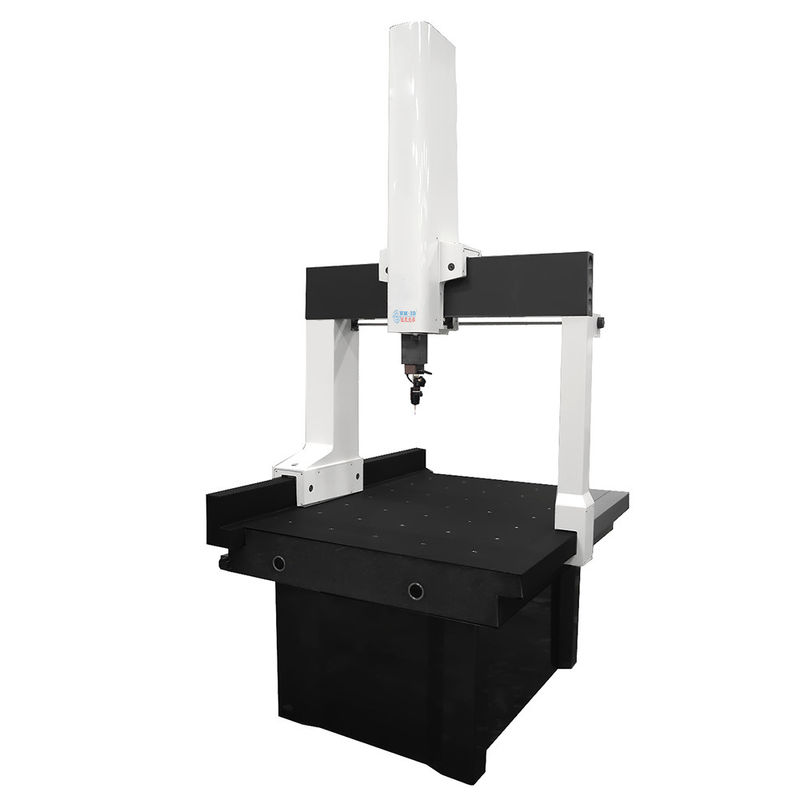

3D exactitude de l'équipement 2.2MPE de machine de mesure de la coordonnée CMM Um

1. Inclure la machine principale CMM, le support de la machine, le filtre à air précis importé, le système de mesure importé.

2. La table en granit non assemblée permet à la machine d'avoir une bonne capacité de charge, un espace spacieux pour les objets à mesurer, facile à charger et à décharger.

3. Le chemin de glissement pour les trois axes utilise du granit de haute qualité, ce qui leur permet d'avoir les mêmes caractéristiques de température. Par conséquent, les avantages suivants peuvent être obtenus : bonne stabilité de la température, résistance à la déformation dans le temps, bonne rigidité, déformation géométrique minimale.

4. L'application d'un ressort non linéaire réduit les erreurs mineures du chemin de glissement vers la précision de mesure ; en même temps, elle garantit également une plus grande adaptabilité de la machine à la température ambiante.

5. La poutre adopte la structure du chemin de guidage triangulaire (le triangle est avec la plus longue circonférence dans la même section de surface), ce qui peut garantir l'étendue maximale du palier pneumatique dans la condition de la moindre inertie et augmenter considérablement la précision anti-torsion du chemin de guidage.

6. La torsion de l'axe Z joue un rôle essentiel dans la précision d'une CMM. Sa conception structurelle anti-torsion fiable peut également atteindre une grande précision en cas d'utilisation d'une barre d'extension de sonde.

7. La conception de la vibration séparée du système d'entraînement peut toujours minimiser les effets de la précision de mesure en raison des vibrations de la machine, bien que la machine se déplace à grande vitesse.

8. Les 3 axes adoptent une plage de maintien haute performance, qui peut non seulement assumer une grande vitesse pour augmenter l'efficacité de la mesure, mais aussi réduire l'inertie d'entraînement pour améliorer l'accélération.

9. L'axe Z adopte le dispositif d'équilibrage pneumatique réglable, qui peut ajuster le contrepoids avec facilité bien qu'il soit équipé de différents systèmes de sonde, afin qu'il puisse atteindre le point culminant.

10. Le système de mesure de longueur adopte une échelle zonale métallique importée et une tête de lecture, qui peuvent toutes deux assurer une grande précision et une grande stabilité.

11. Le filtre à air de haute précision importé sur la machine peut assurer la grande pureté de l'air comprimé, de sorte que le palier pneumatique et le chemin de glissement pourraient être protégés. En même temps, le dispositif de drainage automatique rend les opérateurs économiques en temps et en efforts, en évitant les dommages possibles à la machine causés par la négligence humaine.

12. Conception de protection de sécurité, fonctionne efficacement en cas de panne de la machine.

13. Conception mécanique ergonomique, facile à utiliser et à entretenir.

 La table en granit fixe, le rail de guidage à trois axes utilise du granit "Taishan blue" de haute qualité, de sorte que les trois axes ont les mêmes caractéristiques de température et résistent à la déformation pratique.
L'axe z adopte un équilibre pneumatique et dispose d'un dispositif de protection, ce qui améliore la caractéristique de mouvement de la direction Z.
Entraînement par courroie synchrone flexible avancé avec absence de jeu et haute rigidité.
Palier flottant pneumatique à précharge autonettoyant avec haute précision et haute rigidité du film de gaz.
Les trois arbres utilisent un pilote haute puissance, un moteur et un nouveau réducteur à courroie à deux étages pour assurer une transmission précise et rapide.
Le système de démarrage, la transmission, le système d'entraînement et le système de contrôle utilisent tous une marque de renommée mondiale. Renishaw Mh20i
Système de tête d'indexation rotative double manuelle Renishaw MH20i, sur le site de l'utilisateur pendant 5 jours ouvrables de formation au fonctionnement de l'instrument de mesure, formation gratuite permanente.

Principalement pour la métallographie et l'analyse !Ces modèles "Universels" combinent un support de mesure avec le meilleur des composants de microscope métallurgique pour l'imagerie haute résolution et les mesures critiques. Avec la gamme complète d'objectifs avancés à l'infini et les techniques de microscopie incluant : champ clair,champ sombre, contraste DIC, polarisation et épifluorescence.Jusqu'à cinq objectifs peuvent être montés sur le nez. Avec plus d'utilisations si mis à niveau.

12 mois de garantie. Achetez en toute confiance !

1. Dans les 12 mois suivant la date d'assemblage et d'acceptation, mais ne dépassant pas 15 mois à compter de la date d'expédition.

2. Pendant cette période, nous prendrons des cours par téléphone et par Internet pour les utilisateurs avec un service de conseil après-vente combiné.

3. Nous fournissons des services de garantie à vie de la machine pour les utilisateurs à un coût.
01. Si la panne de la machine est causée par notre côté, vous pouvez nous renvoyer les pièces de rechange et les frais de notre côté.
02. Mais si notre technicien doit venir chez le client pour une formation, le service technique est gratuit, sauf le billet et l'hébergement.

4. Période de garantie supplémentaire : Nous fournirons à l'utilisateur service de conseil après-vente à vie 5. Notre entreprise dispose de pièces de rechange qui peuvent être fournies aux utilisateurs à un coût.
