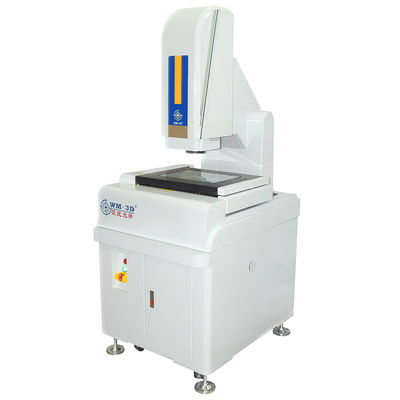

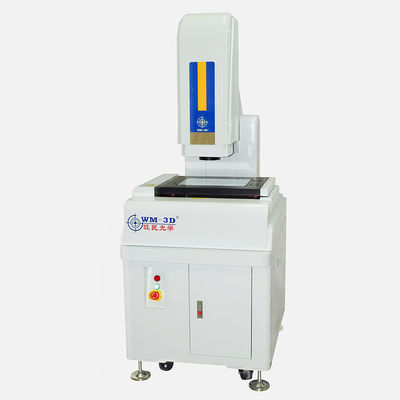

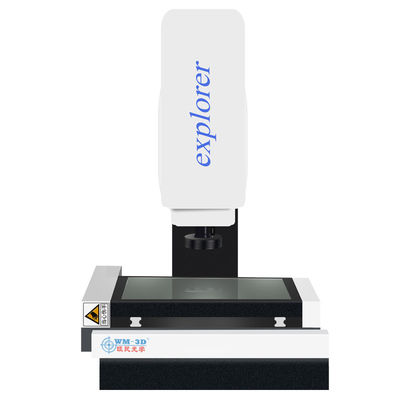

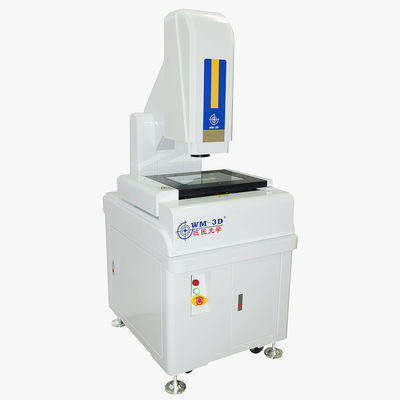

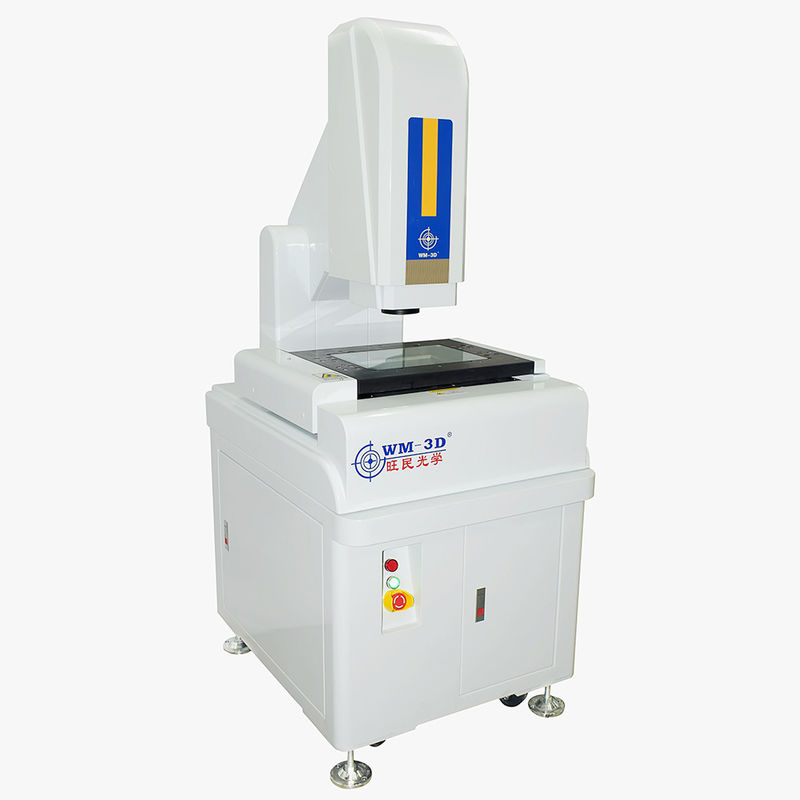

vitesse visuelle optique de la machine 200mm/S de système de mesure de la commande numérique par ordinateur 3D

Name: vitesse visuelle optique de la machine 200mm/S de système de mesure de la commande numérique par ordinateur 3D
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020
Availability: InStock

Détails du produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	WM-3D
Certification:	iso9001
Numéro de modèle:	CNC-3020

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Nom de marque:

WM-3D

Certification:

iso9001

Numéro de modèle:

CNC-3020

Garantie:

1 an

Un accompagnement personnalisé:

OEM, ODM

Nom:

Machine de mesure de vision CNC optique 3D série Advange CNC

Précision:

3UM

Vitesse:

200 mm / s

Fonction:

Mesure et détecter

Utilisation générale:

Électricités, plastiques, moule, machines, connecteurs et mobile

Couleur:

blanc

Pouvoir:

220V /50HZ

Dimension:

700*850*1650

Mettre en évidence:

High Light

Mettre en évidence:

Machine visuelle optique de système de mesure

machine visuelle de système de mesure 3D

machine visuelle de la mesure 200mm/S

Informations commerciales

Prix:

$18,000.00/sets 1-4 sets

Détails d'emballage:

Vision optique de commande numérique par ordinateur de la série 3D de commande numérique par ordinat

Description du produit

Machine de mesure à vision optique 3D CNC de la série CNC Advance

Description du produit

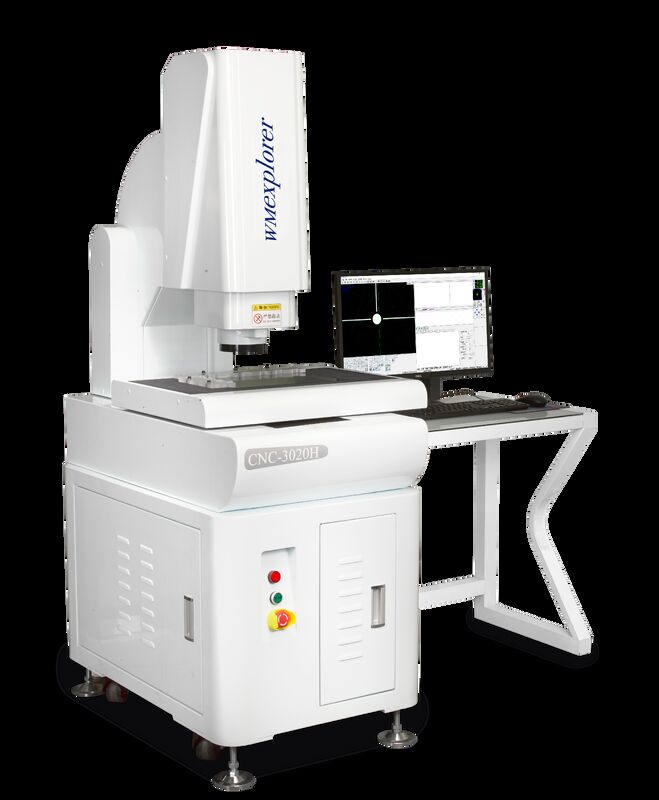

vitesse visuelle optique de la machine 200mm/S de système de mesure de la commande numérique par ordinateur 3D 0

1Double contrôle de mouvement en boucle fermée, moteur en mouvement à grande vitesse avec performance de positionnement précise.
2- en utilisant les modules intégrés développés pour contrôler le moteur, augmentant la vitesse du moteur en conséquence, mais aussi pour simplifier l'instrument et l'interface PC,Machines et instruments pour ordinateurs personnels via la ligne USB et le câble S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4La source lumineuse de surface est formée par un groupe indépendant de 24, chaque groupe étant un conducteur de source de courant constant et une variable continue de 200 pas.
5Avec une plateforme en marbre, haute stabilité.

Modèle			Numéro de série
	Taille de table en verre		330*230
	Taille de la table en métal		350*250
	Voyage de travail X.Y.		300*200
	Électeur de déplacement de l'axe Z ((mm)		200 mise au point
	Résolution de l'affichage numérique de l'axe X.Y.Z.		0.5 millions
	Erreur de valeur de l'axe X.Y		≤ ((3+L/200) L est la longueur mesurée,unité mm)
	Poids (en kg)		720
	Dimension		7009001650
Moteur	Vitesse à trois axes			100 mm/s
	Précision de positionnement sur trois axes			0.001 mm
Système d'image	Le Camare	Caméra CCD couleur Sony 1/3"
	Zoom	lentille zoom optique coaxial avec lentille zoom (2 sélectionner une)
	Le zoom	0.7-4.5X
	Magnification totale vidéo	30 à 230X
	Champ d'objet	11.1-1.7 mm
	Le pouvoir	Les réglages de tension doivent être conformes à l'annexe II.
	Consommation d'électricité	100 W
Accessoires pour appareils électriques	1Xtube (option)	0.5Xtube (en option)			Distance de travail
Lentille zoom	0.7-4.5X	0.7-4.5X
Ajouter une lentille	Magnification vidéo	Le champ latéral du matériau ((mm)	Magnification vidéo	Le champ latéral du matériau ((mm)
0Option.5X	11.8X-74X	22 à 3.4	5.9X-37X	44 à 6.8	175
La norme	23.5X-148X	11.1-1.7X	11.8X-74X	22 à 3.4	92
2Option	Les pièces détachées	5.5 à 0.9	23.5X-148X	11.1-1.7	36

Les fonctions

Principalement pour la mesure et l'analyse métallographique!Ces modèles "universels" combinent un support de mesure avec les meilleurs composants du microscope métallurgique pour l'imagerie haute résolution et les mesures critiquesIl est doté d'une gamme complète d'objectifs et de techniques de microscopie d'infinité avancés, y compris: champ lumineux, champ sombre, contraste DIC, polarisation et épifluorescence.Jusqu'à cinq objectifs peuvent être montés sur la narine- Avec plus d'utilisations si elle est améliorée.

Les spécifications

1Il peut mesurer le point, la ligne, le cercle, l'arc et l'ovale, rectangulaire et améliorer la précision avec la fonction de positionnement multi-point.

2Il présente de nombreuses caractéristiques, telles que la combinaison des mesures, la structure centrale et l'intersection de la structure, le point médian de la construction, la structure de ligne,une structure ronde et un point de vue structurel.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4La traduction des coordonnées et l'alignement des coordonnées permettent de rendre la mesure plus pratique et efficace et d'améliorer l'efficacité de la mesure.

5Les macros permettent de mesurer les mêmes pièces plus rapidement et plus facilement et d'améliorer l'efficacité des mesures.

6. Les données de mesure sont directement saisies dans AutoCAD et deviennent un cercle de travail complet; les données peuvent également être saisies dans Excel et Word pour effectuer une analyse statistique.

7Enregistrez le programme utilisateur, éditez et exécutez la commande.

Nos services

vitesse visuelle optique de la machine 200mm/S de système de mesure de la commande numérique par ordinateur 3D 4

12 mois de garantie, achetez en toute confiance.

1Dans un délai de 12 mois à compter de la date de montage et d'acceptation, mais ne dépassant pas 15 mois à compter de la date de l'expédition.

2Au cours de cette période, nous offrirons aux utilisateurs un enseignement par téléphone et par Internet avec un service de conseil après-vente combiné.

3Nous fournissons des services de garantie à vie de la machine pour les utilisateurs avec le coût.
01Si une panne de la machine est causée par notre côté, vous pouvez nous renvoyer les pièces de rechange et le coût de notre côté.
02Mais si besoin notre technicien vient du côté du client pour la formation, le service technique est gratuit, sauf billet et logement.

4. Période de garantie supplémentaire: Nous fournirons à l'utilisateur longue durée de vie après vente services de conseil.

5Notre société dispose de pièces de rechange qui peuvent être fournies aux utilisateurs à coût.
6Nous avons fourni aux utilisateursaprès-venteservice technique à valeur ajoutée par prix préférentiel à vie.

Informations sur la société

vitesse visuelle optique de la machine 200mm/S de système de mesure de la commande numérique par ordinateur 3D 5

Certifications

vitesse visuelle optique de la machine 200mm/S de système de mesure de la commande numérique par ordinateur 3D 6

1.notre logiciel par l'intermédiaire de l'organisation professionnelle nationale de certification des normes de mesure.

2Nos machines peuvent donner à l'agence HSR une certification de mesure standard.

Emballage et expédition

vitesse visuelle optique de la machine 200mm/S de système de mesure de la commande numérique par ordinateur 3D 7

Questions fréquentes

vitesse visuelle optique de la machine 200mm/S de système de mesure de la commande numérique par ordinateur 3D 8
