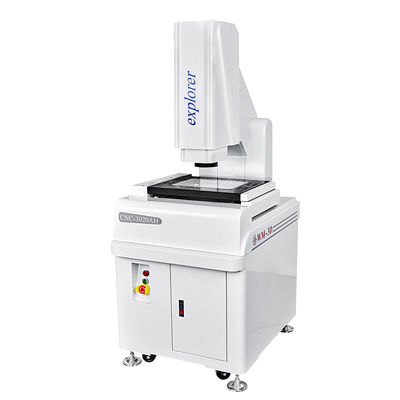

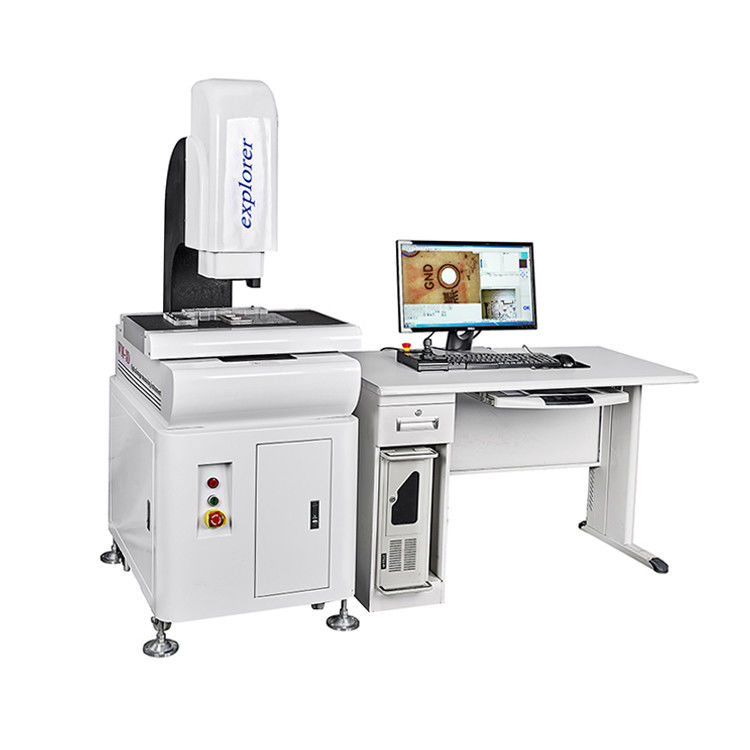

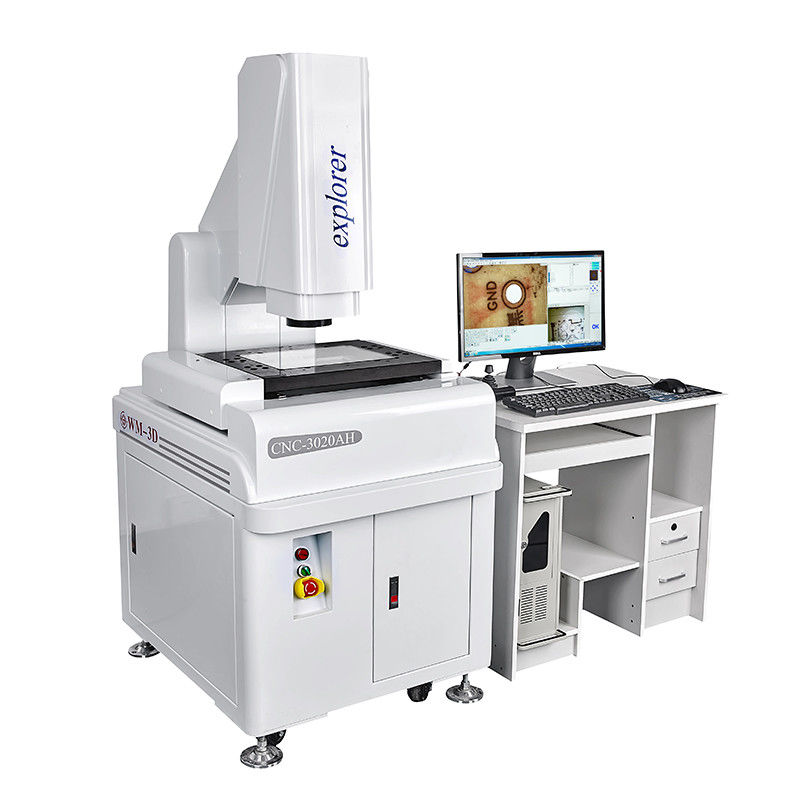

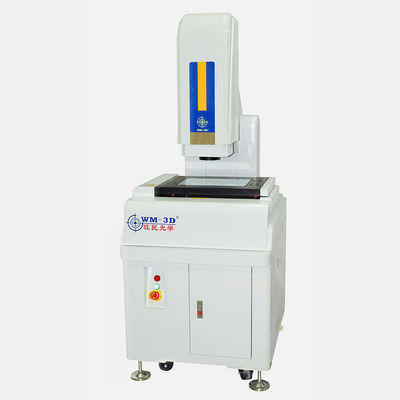

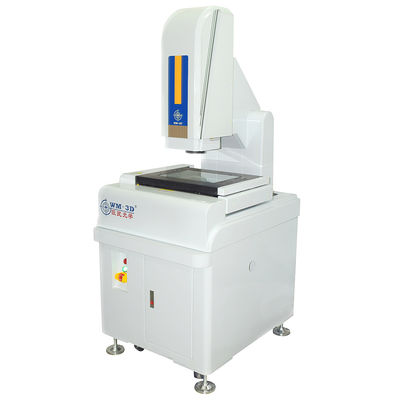

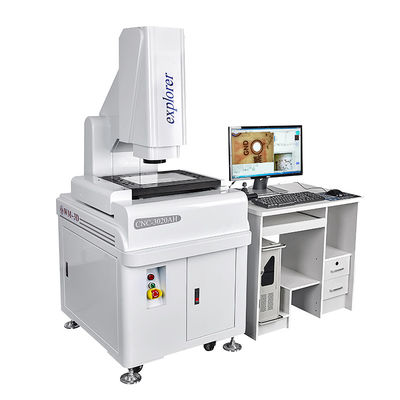

système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001

Name: système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

Détails du produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	WM-3D
Certification:	ISO9001
Numéro de modèle:	CNC-3020AH

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Nom de marque:

WM-3D

Certification:

ISO9001

Numéro de modèle:

CNC-3020AH

Garantie:

1 an

Un accompagnement personnalisé:

OEM, ODM

Nom:

Machine de mesure optique CNC 3D à bas prix

Précision:

3UM

Vitesse:

200 mm / s

Fonction:

Mesure et détecter

Utilisation générale:

Électricités, plastiques, moule, machines, connecteurs et mobile

Couleur:

blanc

Pouvoir:

220V /50HZ

Nom du produit:

Machine de mesure optique CNC 3D à bas prix

Mettre en évidence:

High Light

Mettre en évidence:

système de mesure de dimension de l'image 200mm/S

Système de mesure de dimension d'image ISO9001

Machine de mesure 3UM optique

Informations commerciales

Prix:

$18,000.00/sets 1-4 sets

Détails d'emballage:

Mesure optique optique machine
CNC-3020WM de machines de machine de mesure de commande numérique

Description du produit

Machine de mesure optique CNC 3D à bas prix, machine de mesure optique

Description du produit

système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001 0

système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001 1

1. Contrôle de mouvement en boucle fermée double, moteur en mouvement à grande vitesse avec une performance de positionnement précise.
2. Utilisation des modules embarqués développés pour contrôler le moteur, augmentant la vitesse du moteur en conséquence, mais aussi pour simplifier l'instrument et l'interface PC, les machines PC et les instruments via la ligne USB et le câble S-Vidéo.
3. Il est couplé avec le logiciel de mesure CNC développé par l'entreprise pour réaliser une détection rapide de grandes quantités de pièces en même temps avec des capacités d'analyse de données SPC afin de réaliser une mesure complète en une seule fois.
4. Source de lumière de surface formée par un groupe indépendant de 24, chaque groupe est un driver à source de courant constant et 200 pas variables en continu.
5. Avec une plateforme en marbre, haute stabilité.

Modèle			CNC-3020
	Taille de la table en verre		330*230
	Taille de la table en métal		350*250
	Course de travail X.Y		300*200
	Course de l'axe Z (mm)		200 mise au point
	Résolution d'affichage numérique des axes X.Y.Z		0.5um
	Erreur de valeur de l'axe X.Y		≤(3+L/200)L est la longueur mesurée, unité mm)
	Poids (kg)		720
	Dimension		7009001650
Moteur	Vitesse des trois axes			100mm/s
	Précision de positionnement des trois axes			0.001mm
Système d'imagerie	Caméra	Caméra CCD Sony couleur 1/3″
	Zoom	objectif zoom coaxial avec un objectif zoom (2 au choix)
	Grossissement du zoom	0.7-4.5X
	Grossissement total de la vidéo	30-230X
	Champ d'objectifs	11.1-1.7mm
	Alimentation	AC220V/AC110V
	Consommation d'énergie	100W
Accessoires de l'instrument	1Xtube(option)	0.5Xtube(option)			Distance de travail
Objectif zoom	0.7-4.5X	0.7-4.5X
Ajouter une lentille	Grossissement vidéo	Champ latéral du matériau (mm)	Grossissement vidéo	Champ latéral du matériau (mm)
Option 0.5X	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
Standard	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
Option 2X	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Fonctions

Principalement pour la mesure et l'analyse métallographiques ! Ces modèles "Universels" combinent un support de mesure avec le meilleur des composants de microscope métallurgique pour une imagerie haute résolution et des mesures critiques. Avec la gamme complète d'objectifs avancés à l'infini et de techniques de microscopie incluant : champ clair,champ sombre, contraste DIC, polarisation et épifluorescence. Jusqu'à cinq objectifs peuvent être montés sur le nez. Avec plus d'utilisations si mis à niveau.

Spécifications

1. Il peut mesurer les points, les lignes, les cercles, les arcs et les ovales, les rectangles et améliorer la précision grâce à la fonction de positionnement multipoint.

2. Il possède de nombreuses fonctionnalités, telles que la combinaison de mesures, la structure centrale et l'intersection de la structure, le point médian de la construction, la structure linéaire, une structure ronde et un point de vue structurel.

3. Il est couplé avec le logiciel de mesure CNC développé par l'entreprise pour réaliser une détection rapide de grandes quantités de pièces en même temps avec des capacités d'analyse de données SPC afin de réaliser une mesure complète en une seule fois.

4. La translation des coordonnées et le redressement des coordonnées permettent de rendre la mesure plus pratique et efficace et d'améliorer l'efficacité de la mesure.

5. Les macros peuvent mesurer les mêmes pièces plus rapidement et plus facilement en volume et améliorer l'efficacité de la mesure.

6. Les données de mesure sont directement saisies dans AutoCAD et deviennent un cercle de travail complet ; les données peuvent également être saisies dans Excel et Word pour effectuer une analyse statistique.

7. Enregistrer le programme utilisateur, éditer et exécuter la commande.

Nos services

système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001 4

12 mois de garantie. Achetez en toute confiance !

1. Dans les 12 mois suivant la date d'assemblage et d'acceptation, mais ne dépassant pas 15 mois à compter de la date d'expédition.

2. Pendant cette période, nous prendrons des cours par téléphone et par Internet pour les utilisateurs avec un service de conseil après-vente combiné.

3. Nous fournissons des services de garantie à vie de la machine pour les utilisateurs à un coût.
01. Si la panne de la machine est causée par notre côté, vous pouvez nous renvoyer les pièces de rechange et les frais de notre côté.
02. Mais si notre technicien doit venir chez le client pour une formation, le service technique est gratuit, sauf le billet et l'hébergement.

4. Période de garantie supplémentaire : Nous fournirons à l'utilisateur après-vente à vie service de conseil.

5. Notre entreprise dispose de pièces de rechange qui peuvent être fournies aux utilisateurs à un coût.
6. Nous avons fourni aux utilisateurs après-vente service technique à valeur ajoutée à un prix préférentiel à vie.

Informations sur la société

système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001 5

Certifications

système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001 6

1. notre logiciel grâce à l'organisation professionnelle nationale de la certification de mesure standard.

2. nos machines peuvent donner l'agence HSR de la certification de mesure standard.

Emballage et expédition

système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001 7

FAQ

système de mesure de dimension de l'image 200mm/S, machine de mesure 3um optique ISO9001 8
