Système de mesure de dimension d'image
>
2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D

2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D

Détails du produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: WM-3D
Certification: ISO9001
Numéro de modèle: CNC-5040
Informations détaillées
Lieu d'origine:
Guangdong, Chine
Nom de marque:
WM-3D
Certification:
ISO9001
Numéro de modèle:
CNC-5040
Garantie:
1 an
Un accompagnement personnalisé:
OEM, ODM
Nom:
prix bas en Inde système de mesure vidéo industriel entièrement automatique
Précision:
3UM
Vitesse:
200 mm / s
Fonction:
Mesure et détecter
Utilisation générale:
Électricités, plastiques, moule, machines, connecteurs et mobile
Couleur:
blanc
Pouvoir:
220V /50HZ
Nom du produit:
prix bas en Inde système de mesure vidéo industriel entièrement automatique
Port:
SHENZHEN
Mettre en évidence:

High Light

Mettre en évidence:

système de mesure de dimension de l'image 3D

,

système de mesure de dimension de l'image 2.5D

,

instrument de la mesure 3d 3um

Informations commerciales
Prix:
$25,000.00/sets 1-4 sets
Détails d'emballage:
Vidéo optique d'équipement d'essai de vision par ordinateur de la commande numérique par ordinateur
Capacité d'approvisionnement:
100 ensembles/ensembles par Mois
Description du produit

Appareil d'imagerie 2D 2.5D 3D entièrement automatique, équipement d'essai de vision optique, système de mesure vidéo

Description du produit



Modèle

Numéro de série



Taille de table en verre







530*430



Taille de la table en métal

700*600



Voyage de travail X.Y.

500*400


Électeur de déplacement de l'axe Z ((mm)

200 mise au point



Résolution de l'affichage numérique de l'axe X.Y.Z.

0.5 millions


Erreur de valeur de l'axe X.Y

≤ ((3+L/200) L est la longueur mesurée,unité mm)



Poids (en kg)

720



Dimension

900*1050*1650

Moteur

Vitesse à trois axes

100 mm/s



Précision de positionnement sur trois axes

0.001 mm

Système d'image

Le Camare

Caméra CCD couleur Sony 1/3"



Zoom

lentille zoom optique coaxial avec lentille zoom (2 sélectionner une)



Le zoom

0.7-4.5X



Magnification totale vidéo

30 à 230X



Champ d'objet

11.1-1.7 mm



Le pouvoir

Les réglages de tension doivent être conformes à l'annexe II.



Consommation d'électricité

100 W

Accessoires pour appareils électriques

1Xtube (option)

0.5Xtube (en option)

Distance de travail

Lentille zoom

0.7-4.5X

0.7-4.5X



Ajouter une lentille

Magnification vidéo

Le champ latéral du matériau ((mm)

Magnification vidéo

Le champ latéral du matériau ((mm)



0Option.5X

11.8X-74X

22 à 3.4

5.9X-37X

44 à 6.8

175

La norme

23.5X-148X

11.1-1.7X

11.8X-74X

22 à 3.4

92

2Option

Les pièces détachées

5.5 à 0.9

23.5X-148X

11.1-1.7

36



1Double contrôle de mouvement en boucle fermée, moteur en mouvement à grande vitesse avec performance de positionnement précise.
2- en utilisant les modules intégrés développés pour contrôler le moteur, augmentant la vitesse du moteur en conséquence, mais aussi pour simplifier l'instrument et l'interface PC,Machines et instruments pour ordinateurs personnels via la ligne USB et le câble S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4La source lumineuse de surface est formée par un groupe indépendant de 24, chaque groupe étant un conducteur de source de courant constant et une variable continue de 200 pas.
5Avec une plateforme en marbre, haute stabilité.

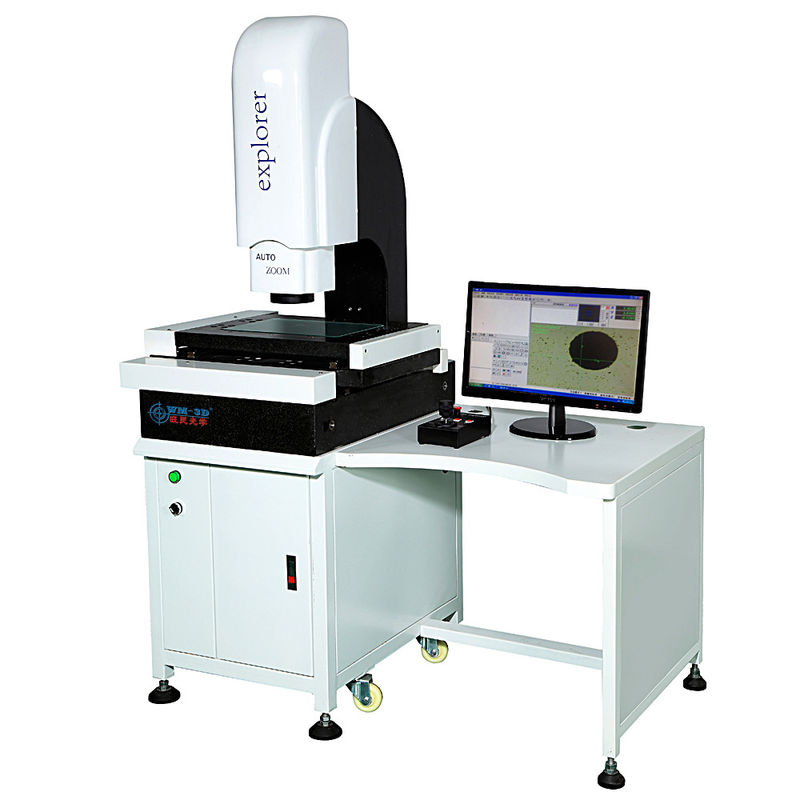

2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 0

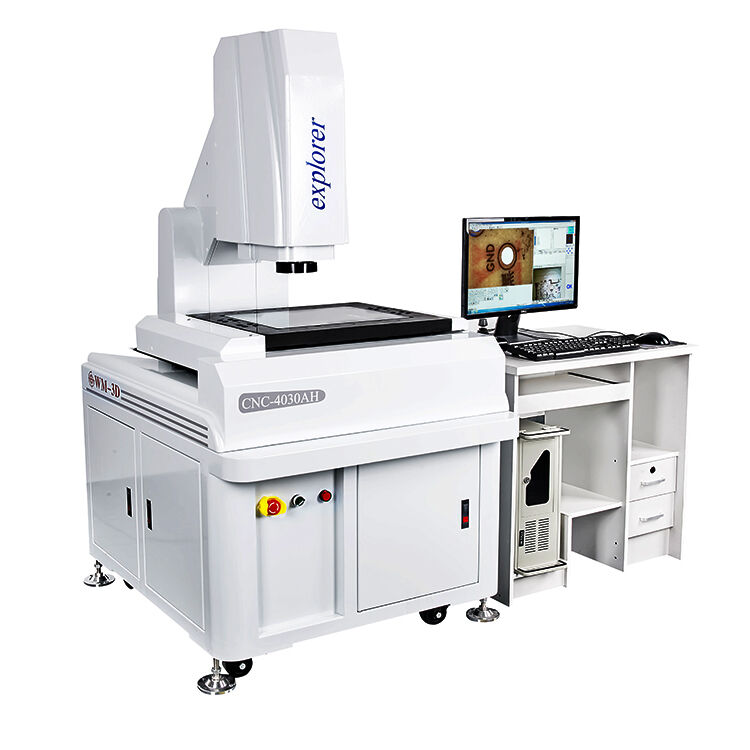

2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 1
2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 2

Les fonctions


2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 3
2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 4Principalement pour la mesure et l'analyse métallographique!Ces modèles "universels" combinent un support de mesure avec les meilleurs composants du microscope métallurgique pour l'imagerie haute résolution et les mesures critiquesIl est doté d'une gamme complète d'objectifs et de techniques de microscopie d'infinité avancés, y compris: champ lumineux, champ sombre, contraste DIC, polarisation et épifluorescence.Jusqu'à cinq objectifs peuvent être montés sur la narine- Avec plus d'utilisations si elle est améliorée.
Nos services

2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 5

1Dans un délai de 12 mois à compter de la date de montage et d'acceptation, mais ne dépassant pas 15 mois à compter de la date de l'expédition.

2Au cours de cette période, nous offrirons aux utilisateurs un enseignement par téléphone et par Internet avec un service de conseil après-vente combiné.

3Nous fournissons des services de garantie à vie de la machine pour les utilisateurs avec le coût.
01Si une panne de la machine est causée par notre côté, vous pouvez nous renvoyer les pièces de rechange et le coût de notre côté.
02Mais si besoin notre technicien vient du côté du client pour la formation, le service technique est gratuit, sauf billet et logement.
4. Période de garantie supplémentaire: Nous fournirons à l'utilisateur longue durée de vie après vente service de conseil

5Notre société dispose de pièces de rechange qui peuvent être fournies aux utilisateurs à coût.
6Nous avons fourni aux utilisateursaprès-venteservice technique à valeur ajoutée par prix préférentiel à vie.
Informations sur la société

2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 6

2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 7

Certifications

2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 8

1.notre logiciel par l'intermédiaire de l'organisation professionnelle nationale de certification des normes de mesure.

2Nos machines peuvent donner à l'agence HSR une certification de mesure standard.
Emballage et expédition

2D exactitude de l'instrument 3um de système de mesure de dimension d'image de 2.5D 3D 9


Questions fréquentes

problème commun


Quel type d'équipement fabriquez-vous principalement?

R: Bonjour, nos principaux équipements de production sont les suivants:

appareil de mesure automatique de l'image,

appareil de mesure manuel de l'image,

un appareil de mesure d'image de grand portique,

un instrument de mesure clé.

équipement de dépistage automatique de la vision,

équipement de détection visuelle non standard, etc.


Je peux imprimer mon logo sur la machine?

R: Oui, tous nos produits peuvent être personnalisés, si vous avez besoin d'un logo, nous pouvons également le personnaliser pour vous.


Pourquoi nous avez-vous choisis?

A: Je suis désolé.1.Nous nous sommes concentrés sur la mesure des produits depuis plus de 10 ans, avec une équipe professionnelle de R & D et une équipe après-vente.

2Il est situé dans la ville de Dongguan, une ville de fabrication de renommée mondiale. 3: service après-vente pendant 12 mois, problèmes simples dans les 48 heures pour traiter en temps opportun.


Quel est votre délai de livraison?

R: Notre délai de livraison est de 15 à 20 jours ouvrables après réception du dépôt et de 25 à 35 jours ouvrables pour les machines personnalisées.Notre emballage est enveloppé et fixé avec une machine professionnelle de film d'emballage à l'intérieur, et l'emballage de boîtes en bois et la fixation à vis sont utilisés à l'extérieur.


Une formation sur place est-elle disponible?

R: Oui, la nécessité d'une formation sur place doit être confirmée à l'avance avec le vendeur concerné.
