Détails sur le produit:
|
Garantie: | 1 an | Appui adapté aux besoins du client: | OEM, ODM |
---|---|---|---|

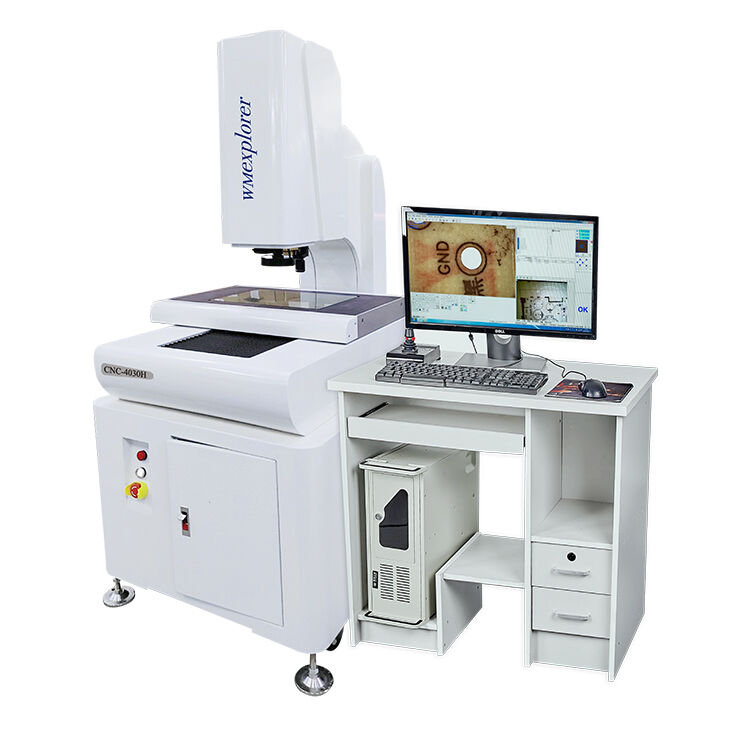

Nom de produit: | Prix de l'instrument de test de mesure d'image 3d | Modèle: | CNC-3020 |
Couleur: | blanc | Utilisation générale: | electronices, plastiques, moule, machines, matériel, horloges, mobile |
Matériel: | granit | Utilisation: | Mesure |
Poids: | 350kg | Alimentation d'énergie: | C.A. 220V/50-60Hz |
Type: | Complètement automatique | Utilisation: | Système optique |
Surligner: | Machine de mesure visuelle de commande numérique par ordinateur de dimension d'image,machine de mesure visuelle de la commande numérique par ordinateur 3D,Machine visuelle de mesure de haute précision |
Caractéristiques :
la touche de la fonction 1.Graph, la clé fonctionnelle constructive de graphique et la clé fonctionnelle d'outil visuel est séparée par couleur et tactique groupée, elle fait la communication entre l'opérateur et l'instrument rapidement et amical, et elle améliore la vitesse de la mesure humaine évidemment.
la touche de la fonction 2.Graph est noire.
la clé 3.Graph constructive est rouge.
la touche de fonction de l'outil 4.Visual est noire et verte.
Articles |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
|||
Dimension (millimètre) (L ×H) de ×W |
700*850*1650 |
800*900*1650 |
900*1050*1650 |
|||
Chaîne de mesure (millimètre) (X ×Z) de ×Y |
300*200*200 |
400*300*200 |
500*400*200 |
|||
Exactitude de mesure (μm |
3+L/200 |
3+L/200 |
3+L/200 |
|||
Répétabilité (μm) |
3 |
3 |
3 |
|||
Poids (kilogrammes) |
300 |
380 |
450 |
|||
Image et mesure |
CCD |
SOnYCcD japonais |
||||
|
Len |
Zoomlens de la haute définition/rapport optique continu 0.7-5.0x |
||||
|
Rapport optique |
40-230X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent. ) |
||||
|
résolution ptical d'échelle |
axe o.0002mm (0.2um) de x/Y/z |
||||
|
Distance de fonctionnement |
108mm |
||||
Logiciel de mesure |
Combinez le logiciel de la mesure 3D développé par la fonction importée de logiciel pour améliorer la résolution de frontière. |
|||||
Système d'entraînement |
Moteur servo gyroscopique de Taïwan de haute performance de X/Y/Z, double système de contrôle de boucle bloquée |
|||||
Illumination |
source lumineuse de surface contrôlée par le programme de huit-zone de cinq-anneau, source lumineuse de découpe de LED, source lumineuse coaxiale. Différentes couleurs sont ajoutées à différents produits. |
Mesure complètement automatique à haute précision, contrôle de quatre-axe de commande numérique par ordinateur.
Machine à haute précision et de haute résistance : base/colonne/établi de marbre de 00 classes avec la haute précision et la bonne stabilité
Guide linéaire importé gyroscopique de précision de XYZ/système de meulage importé d'entraînement de vis de boule de catégorie, longue durée et bon stability.0.2um. Règle o.2um de correction en métal de haute précision.
Les opticallens automatiques du bourdonnement Wm0750 permet la mesure complètement automatique sans besoin de correction de bourdonnement.
Caméra de CCD de HD SONY avec l'écran de haute qualité de mesure
Mesure de mise au point automatique, planéité altimetry optique, sonde de contact BRITANNIQUE de RENISHAW,
le souceLED léger de cinq-anneau de surace contrôlé par le programme de huit-zone contournent la source lumineuse, source lumineuse coaxiale. Différentes couleurs sont ajoutées à différents produits.
Il est équipé d'une manette pour l'opération facile à n'importe quelle position.
La caméra CCD de navigation indique la position de mesure, qui est rapide pour placer et commode pour la mesure.
Combinez le logiciel de la mesure 3D développé par la fonction importée de logiciel pour améliorer la résolution de frontière.
2. Au cours de cette période, nous prendrons l'enseignement de téléphone et d'Internet aux utilisateurs avec un service consultatif après-vente combinatoire.
3. Nous fournissons à des services de garantie de la vie de machine pour des utilisateurs le coût.
01. Si l'échec de machine provoqué par notre côté, vous peut nous renvoyer les pièces de rechange et le coût par notre côté.
02. Mais si les besoins notre technicien venu au côté de client de la formation, service technique est libre,
excepté le billet et le logement.
4. Période de garantie supplémentaire : Nous fournirons au service consultatif de longue vie après-vente d'utilisateur.
5. Notre société a les pièces de rechange qui peuvent être données pour les utilisateurs en coût.
6. Nous avons fourni à des utilisateurs le service technique à valeur ajoutée après-vente par le prix de faveur pour la vie,
