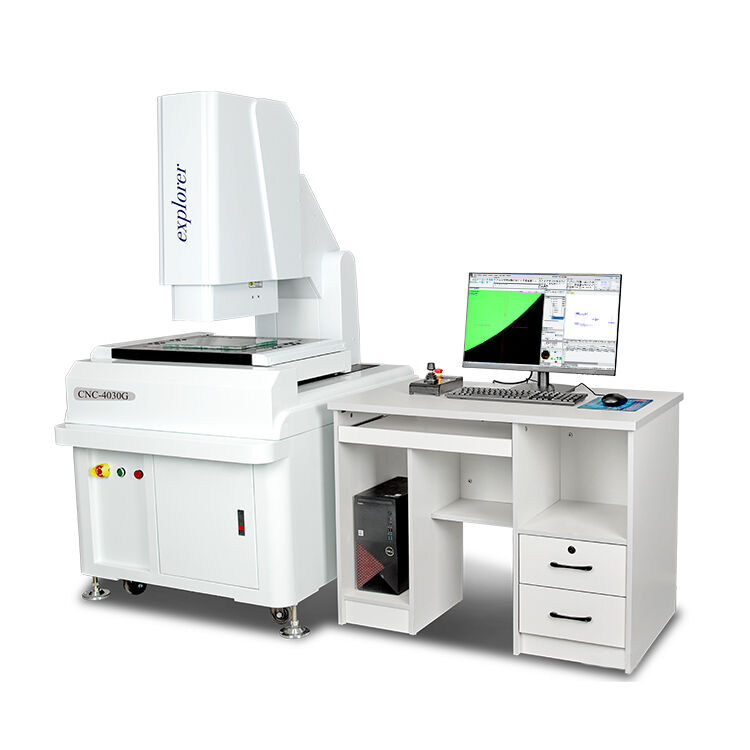

Machine de mesure vidéo CNC industrielle de haute qualité machine de mesure de vision système de mesure de dimension d'image
|
Les postes
|
Pour les appareils à commande numérique:
|
Pour les appareils à commande numérique:
|
Pour les appareils à commande numérique
|
|
Dimension (mm)×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Région de mesure (mm) (X)×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Mesure de la précisionμ- Je vous en prie
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Répétabilité (μm) Les
|
3
|
3
|
3
|
|
Poids (en kg)
|
300
|
380
|
450
|
|
L'image et la mesure
|
Le CCD
|
Japonais SONYCcD
|
|
|
Je suis Len.
|
H estJe suis désolé. définition zoomlens/agrandissement continu 0,7-5,0x
|
|
|
Magnification
|
40 à 230X(A titre de référence uniquement, avec une caméra et un objectif différents, l'agrandissement sera différent.)
|
|
|
Résolution à l'échelle optique
|
Le point de contact doit être situé à l'extrémité de l'unité de mesure de l'appareil.
|
|
|
Distance de travail
|
108 mm
|
|
Logiciel de mesure
|
Combiner le logiciel de mesure 3D développé par la fonction logicielle importée pour améliorer la résolution des limites.
|
|
Système de conduite
|
X/Y/Z Servo-moteur taïwanais à haute performance à trois axes, double système de commande en boucle fermée
|
|
Éclairage
|
Source lumineuse de surface à huit zones à cinq anneaux contrôlée par programme, source lumineuse de contour LED, source lumineuse coaxiale. Différentes couleurs sont ajoutées à différents produits.
|
Description de la fonction:
Mesure d'élément: Mesurer des points, des lignes, des cercles, des arcs, des angles, des ovales, des rectangles mesurant un
nombre prédéterminé de points, points d'identification automatique, lignes, cercles, arcs.
Structure des éléments: construction du centre, l'intersection de la structure, la structure du point médian, la structure des lignes,
structure ronde, configuration angulaire.
Éléments prédéfinis: points, lignes, cercles, arcs.
Réinitialisation du système de coordonnées d'axe.
Graphiques: zoom graphique, rétrécissement graphique, panneau graphique, graphique sélectionné, sélectionnez le cercle, supprimer le
Les paramètres de zoom, le gris de l'image, la saturation, le contraste, le stockage, les images au format BMP.
Une variété de mode de recherche de bord, l'ordinateur prend automatiquement des points, identification automatique ronde, arc grandement
améliorer la vitesse des points de minage.
Notre avantage
Mesure entièrement automatique de haute précision, commande CNC à quatre axes.
Machine de haute précision et de haute résistance: base/colonne/banque de travail en marbre de classe 00, haute précision et bonne stabilité
XYZ trois axes importé guide linéaire de précision / importé système de vis à bille de qualité de meulage, longue durée de vie et bonne stabilité.0.2um.Ruleur de patch métallique de haute précision o.2um.
L'optique de zoom automatique Wm0750 permet une mesure entièrement automatique sans correction de zoom.
Caméra HD SONY CcD avec écran de mesure de haute qualité
Mesure de la mise au point automatique, planéité de l'altitude optique, sonde de contact RENISHAW UK,
L'éclairage de surface à huit zones à cinq anneaux contrôlé par programmeSource de lumière de contour LED, source de lumière coaxial. Différentes couleurs sont ajoutées à différents produits.
Il est équipé d'un joystick pour un fonctionnement facile dans n'importe quelle position.
La caméra CCD de navigation indique la position de mesure, qui est facile à localiser et pratique pour la mesure.
Combiner le logiciel de mesure 3D développé par la fonction logicielle importée pour améliorer la résolution des limites.
Nos services
2.Pendant cette période,Nous offrirons aux utilisateurs un enseignement par téléphone et par Internet avec un service de conseil après-vente combiné.
3.Nous fournissons des services de garantie à vie de la machine pour les utilisateurs avec le coût.
01.Si une panne de la machine est causée par notre côté, vous pouvez nous renvoyer les pièces de rechange et le coût de notre côté.
02.Mais si besoin notre technicien venir du côté du client pour la formation,le service technique est gratuit,
sauf le billet et l'hébergement.
4.Période de garantie supplémentaire: Nous vous fournironsà l'utilisateur après-vente longue durée de vieservices de conseil.
5.Notre société dispose de pièces de rechange qui peuvent être fournies aux utilisateurs moyennant des frais.
6.Nous avons fourni aux utilisateursavec service technique après-vente à valeur ajoutée à prix préférentiel à vie,
certificat
1.notre logiciel par l'intermédiaire de l'organisation professionnelle nationale de certification de mesure standard
2.Nos machines peuvent donner l'agence HSR de certification de mesure standard
