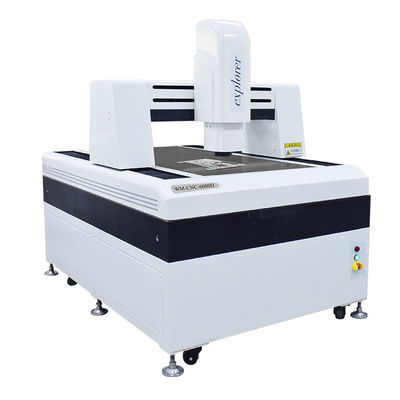

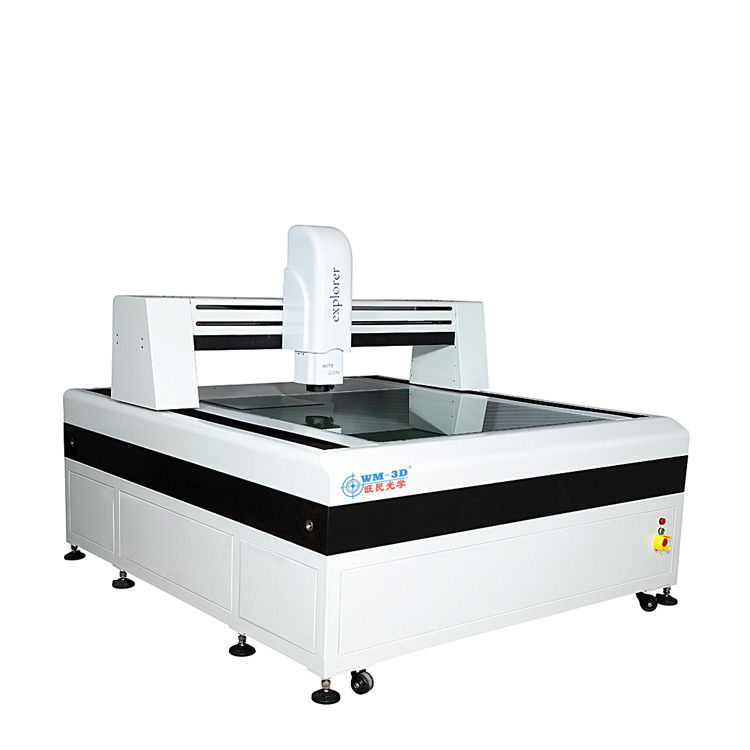

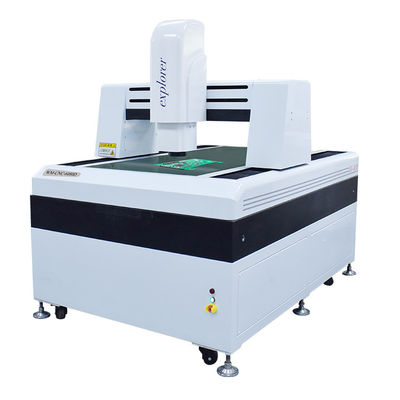

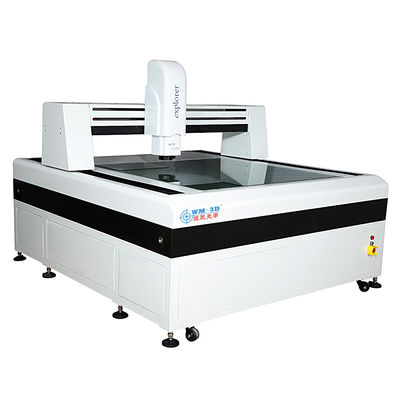

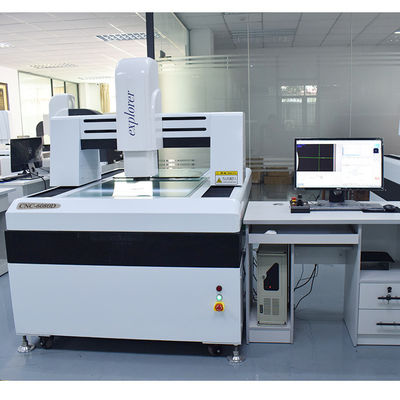

Machine de mesure de coordonnées à portique

vitesse du même rang de la machine de mesure de portique de la haute précision 3D 200mm/S

Name: vitesse du même rang de la machine de mesure de portique de la haute précision 3D 200mm/S
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-1016
Availability: InStock

Détails du produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	WM-3D
Certification:	iso9001
Numéro de modèle:	CNC-1016

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Nom de marque:

WM-3D

Certification:

iso9001

Numéro de modèle:

CNC-1016

Garantie:

1 an, 18 mois

Un accompagnement personnalisé:

OEM, ODM

Pouvoir:

Électronique, 220V /50HZ

Nom:

Instrument de mesure visuel de grande précision

Utilisation générale:

Électricités, plastiques, moule, machines, connecteurs et mobile

Fonction:

Mesurez et détectez

Précision:

3UM

Vitesse:

200 mm / s

Poids:

3600 kg

Couleur:

Blanc

Nom du produit:

Instrument de mesure visuel de grande précision

Mettre en évidence:

High Light

Mettre en évidence:

Machine de mesure de coordonnée de portique de précision

Machine de mesure du même rang de portique 200mm/S

machine de mesure de la coordonnée 3D

Informations commerciales

Prix:

$43,000.00/sets 1-4 sets

Détails d'emballage:

le classement par taille system
Automatic d'image de mesure de systèmes de mesure de vidéo de la

Description du produit

Systèmes de mesure vidéo de haute précision 3D, instrument de mesure optique, système de mesure optique

Description du produit

vitesse du même rang de la machine de mesure de portique de la haute précision 3D 200mm/S 0

1. En utilisant les modules embarqués développés pour contrôler le moteur, en augmentant la vitesse du moteur en conséquence, mais aussi pour simplifier l'instrument et l'interface PC, les machines PC et les instruments via la ligne USB et le câble S-Vidéo.
2. Il est couplé avec le logiciel de mesure CNC développé par l'entreprise pour réaliser une détection rapide de grandes quantités de pièces en même temps avec des capacités d'analyse de données SPC afin de réaliser une seule fois la mesure complète.
3. Source de lumière de surface formée par un groupe indépendant de 24, chaque groupe est un pilote de source de courant constant et 200 pas variables en continu.
4. Avec une plateforme en marbre, haute stabilité.

Modèle			CNC-1016
	Taille de la table en verre		*11001700**
	Taille de la table en métal		*12001800**
	Course de travail X.Y		*10001600**
	Course de l'axe Z (mm)		200 mise au point
	Résolution d'affichage numérique des axes X.Y.Z		0.5um
	Erreur de valeur de l'axe X.Y		≤(3+L/200)L est la longueur mesurée, unité mm)
	Poids (kg)		3600
	Dimension		*175026501650*
Moteur	Vitesse des trois axes			100mm/s
	Précision de positionnement des trois axes			0.001mm
Système d'imagerie	Caméra	Caméra CCD Sony couleur 1/3″
	Zoom	objectif zoom optique coaxial avec un objectif zoom (2 au choix)
	Grossissement du zoom	0.7-4.5X
	Grossissement total de la vidéo	30-230X
	Champ d'objet	11.1-1.7mm
	Alimentation	AC220V/AC110V
	Consommation électrique	100W
Accessoires de l'instrument	1Xtube(option)	0.5Xtube(option)			Distance de travail
Objectif zoom	0.7-4.5X	0.7-4.5X
Ajouter une lentille	Grossissement vidéo	Champ latéral du matériau (mm)	Grossissement vidéo	Champ latéral du matériau (mm)
Option 0.5X	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
Standard	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
Option 2X	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Fonctions

Principalement pour la mesure et l'analyse métallographiques ! Ces modèles "Universels" combinent un support de mesure avec le meilleur des composants de microscope métallurgique pour une imagerie haute résolution et des mesures critiques. Avec la gamme complète d'objectifs avancés à l'infini et de techniques de microscopie incluant : champ clair, champ sombre, contraste DIC, polarisation et épifluorescence. Jusqu'à cinq objectifs peuvent être montés sur le nez. Avec plus d'utilisations si mis à niveau.

Spécifications

1. Il peut mesurer des points, des lignes, des cercles, des arcs et des ovales, rectangulaires et améliorer la précision grâce à la fonction de positionnement multipoint.

2. Il possède de nombreuses fonctionnalités, telles que la combinaison de mesures, la structure centrale et l'intersection de la structure, le point médian de la construction, la structure linéaire, une structure ronde et un point de vue structurel.

3. Il est couplé avec le logiciel de mesure CNC développé par l'entreprise pour réaliser une détection rapide de grandes quantités de pièces en même temps avec des capacités d'analyse de données SPC afin de réaliser une seule fois la mesure complète.

4. La translation des coordonnées et le redressement des coordonnées permettent de rendre la mesure plus pratique et efficace et d'améliorer l'efficacité de la mesure.

5. Les macros peuvent mesurer les mêmes pièces plus rapidement et plus facilement en volume et améliorer l'efficacité de la mesure.

6. Les données de mesure sont directement saisies dans AutoCAD et deviennent un cercle de travail complet ; les données peuvent également être saisies dans Excel et Word pour effectuer une analyse statistique.

7. Enregistrer le programme utilisateur, éditer et exécuter la commande.

Nos services

Informations sur la société

vitesse du même rang de la machine de mesure de portique de la haute précision 3D 200mm/S 4

Certifications

1. notre logiciel grâce à l'organisation professionnelle nationale de certification de mesure standard.

2. nos machines peuvent donner l'agence HSR de certification de mesure standard.

Emballage et expédition

FAQ

vitesse du même rang de la machine de mesure de portique de la haute précision 3D 200mm/S 7
