Verticale optique de projecteur de profil de haute précision bidimensionnelle

Name: Verticale optique de projecteur de profil de haute précision bidimensionnelle
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CPJ-3020
Availability: InStock

Détails du produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	WangMin Optical
Certification:	ISO9001
Numéro de modèle:	CPJ-3020

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Nom de marque:

WangMin Optical

Certification:

ISO9001

Numéro de modèle:

CPJ-3020

Garantie:

1 an

Un accompagnement personnalisé:

OEM, ODM

Nom:

Projecteur de profil optique de haute précision

Précision:

3UM

Fonction:

Distance

Matériel:

acier inoxydable

Couleur:

blanc

Poids:

230 kg

Nom du produit:

Projecteur de profil optique de haute précision

Mettre en évidence:

High Light

Mettre en évidence:

Projecteur de profil optique de haute précision

Verticale optique de projecteur de profil

Projecteur de profil vertical bidimensionnel

Informations commerciales

Prix:

$5,000.00/sets 1-4 sets

Détails d'emballage:

Projecteur de profil vertical optique bidimensionnel de haute précision
Emballé dans des caisses

Description du produit

Projecteur de profil optique vertical bidimensionnel de haute précision

Description du produit

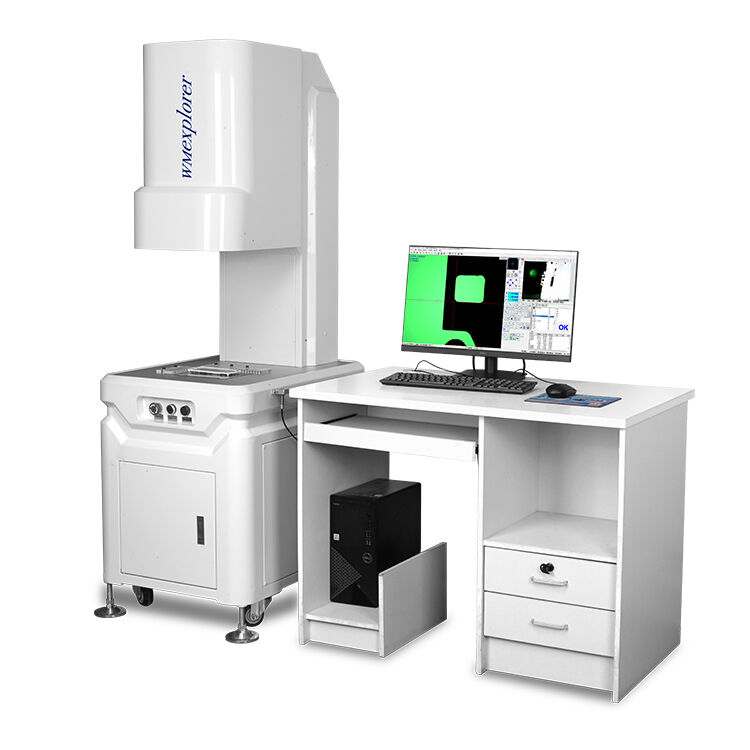

Verticale optique de projecteur de profil de haute précision bidimensionnelle 0

Fonctions

Projecteur de profil vertical de mesure optique à rotation 360° :

1. Le projecteur de profil vertical est principalement utilisé pour la mesure des pièces mécaniques de longueur, d'angle, de contour et de forme de surface.

2. Le projecteur de profil vertical de mesure optique à rotation 360° peut inspecter toutes sortes de surfaces et de contours de pièces complexes, de cames, de filetages, d'engrenages, effectuer des fraises, etc.

3. Le projecteur de profil vertical de mesure optique est largement utilisé dans les domaines de la mécanique, des compteurs, de l'électricité, de l'industrie légère, des collèges, des instituts de recherche et des services d'inspection de mesure.

4. Les données de mesure peuvent être sorties et connectées à une imprimante et à un ordinateur.

Spécifications

optique 2d rotation 360 projecteur de profil vertical spécification :

Modèle		CPJ-3020
Table	Taille de la table métallique	*450280mm**
	Taille de la table en verre	*306196mm**
	Course de l'axe X	200mm
	Course de l'axe Y	100mm
	Course de l'axe Z	90 (pour la mise au point)
	Précision de mesure	3+L/200 um
	Résolution (axe X, axe Y): 0,001 mm
Écran du projecteur	Taille de l'écran (mm): Ø 312 Plage utilisée>Ø 300 (avec la ligne de mesure)
	Plage rotative de l'écran: 0°~360°
	Résolution (axe X, axe Y): 1´ ou 0,01°
Lentille	Grossissement: 10X option 20X option 50X option 100X option
	Champ de vision (mm): Ø30 Ø15 Ø6 Ø3
	Distance de travail (mm): 77.7 44.3 38.4 25.3
	Hauteur maximale de la pièce: 80mm 80mm 80mm 80mm
Système de traitement des données	Système de traitement des données multifonction DP-100, apparaissant en anglais, peut être utilisé pour collecter les données et mesurer le point, la ligne, le cercle, l'angle et la distance.
Éclairage	L'éclairage par transmission et réflexion : lampe halogène 24V/150W.
Alimentation	110V/220V(AC), 50/60HZ, Puissance totale=400W
Refroidissement	Refroidissement par air forcé
Dimensions	*8008001150mm*
Poids	230kg

Nos services

Garantie de 12 mois. Achetez en toute confiance !

1. Dans les 12 mois suivant la date d'assemblage et d'acceptation, mais ne dépassant pas 15 mois à compter de la date d'expédition.

2. Pendant cette période, nous prendrons des cours par téléphone et par Internet pour les utilisateurs avec un service de conseil après-vente combiné.

3. Nous fournissons des services de garantie à vie de la machine pour les utilisateurs avec des frais.
01. Si la panne de la machine est causée par notre côté, vous pouvez nous renvoyer les pièces de rechange et les frais seront à notre charge.
02. Mais si notre technicien doit se rendre chez le client pour une formation, le service technique est gratuit, sauf le billet et l'hébergement.
4. Période de garantie supplémentaire : Nous fournirons à l'utilisateur service de conseil après-vente à vie 5. Notre entreprise dispose de pièces de rechange qui peuvent être fournies aux utilisateurs à un coût.

6. Nous avons fourni aux utilisateurs un
service technique après-vente à valeur ajoutée à un prix préférentiel à vie.Informations sur la sociétéCertifications

1. Notre logiciel a obtenu la certification de mesure standard de l'organisation professionnelle nationale.

Verticale optique de projecteur de profil de haute précision bidimensionnelle 2

2. Nos machines peuvent fournir la certification de mesure standard de l'agence HSR.

Emballage et expédition

FAQ

Verticale optique de projecteur de profil de haute précision bidimensionnelle 5
