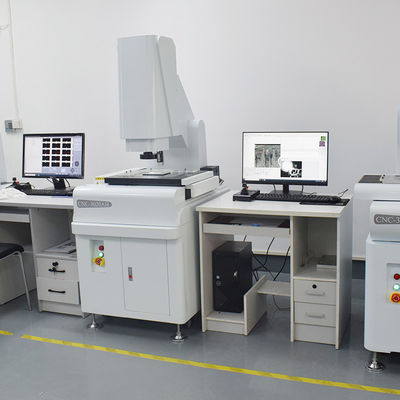

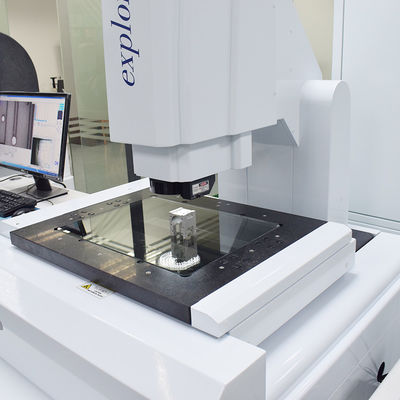

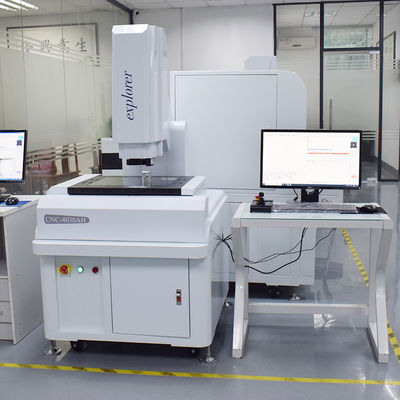

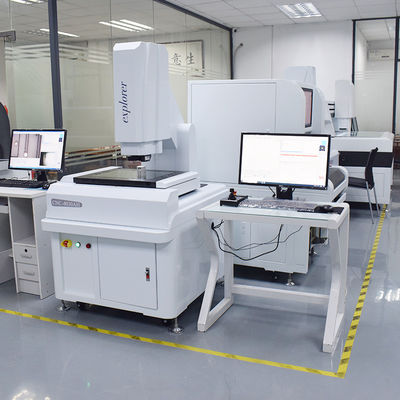

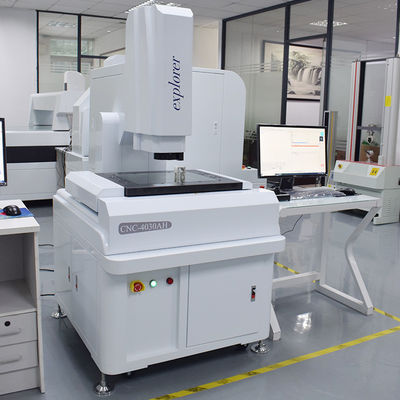

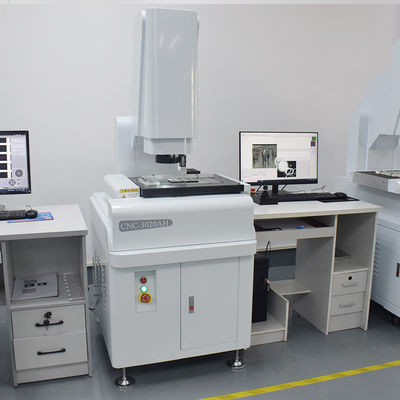

Système de mesure de vision de haute précision pour la détection des métaux
Système de mesure logiciel avancé pour la détection des métaux et machine de mesure de vision de précision.
Spécifications techniques
| Modèle |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
| Dimensions (mm) (L×l×H) |
700×850×1650 |
800×900×1650 |
900×1050×1650 |
| Plage de mesure (mm) (X×Y×Z) |
300×200×200 |
400×300×200 |
500×400×200 |
| Précision de mesure (μm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Répétabilité (μm) |
3 |
3 |
3 |
| Poids (kg) |
300 |
380 |
450 |
Système d'imagerie et de mesure
| CCD |
CCD Sony japonais |
| Objectif |
Objectif zoom haute définition / Grossissement continu 0,7-5,0x |
| Grossissement |
40-230X (À titre indicatif seulement. Varie selon la configuration de la caméra et de l'objectif) |
| Résolution de l'échelle optique |
Axe X/Y/Z 0,0002 mm (0,2μm) |
| Distance de travail |
108mm |
Logiciel de mesure
Combine un logiciel de mesure 3D avec des fonctions logicielles importées pour améliorer la résolution des limites et la précision de la mesure.
Système d'entraînement
Moteur servo Taiwan haute performance à trois axes X/Y/Z avec système de contrôle en boucle fermée double.
Système d'éclairage
Source de lumière de surface à cinq anneaux et huit zones contrôlée par programme, source de lumière de contour LED et source de lumière coaxiale. Différentes couleurs disponibles pour diverses applications de produits.
Principales caractéristiques
- Méthodes de mesure multiples, y compris le discriminant automatique, la mesure des points de minage, la mesure du contraste, la comparaison de la mesure de la tolérance et les fonctions d'éléments prédéfinis
- Échantillonnage en un point avec divers points de bord de réticule de souris et mesure de point amplifié
- Mesure du périmètre fermé des lignes de nuages, de la surface et du centre de gravité en utilisant un algorithme d'interpolation triple pour une précision maximale
- Mesure de sélection de boîte pour plusieurs tours avec mesure simultanée rapide et précise
- Capacités d'exportation de données vers des fichiers DXF et des formats d'image BMP avec compatibilité des programmes utilisateur
- Mesure de 12 types d'éléments : point, ligne, cercle, arc, ellipse, rectangle, creux, forme O, distance, angle, ligne de nuage ouverte et lignes de fermeture
Applications industrielles
- Produits matériels et composants d'estampage
- Produits électroniques et pièces d'usinage
- Moules, connecteurs et fils
- Produits en plastique et montres
- Téléphones portables, téléviseurs LCD et appareils électroménagers
- Cartes de circuits imprimés (PCB)
- Industries automobile et aéronautique
Notre logiciel de mesure automatique intègre plus de 10 ans d'expérience dans l'industrie avec des principes de développement avancés axés sur la simplicité, la puissance, la stabilité et la fiabilité. En nous inspirant des principales solutions logicielles internationales, notamment le logiciel multi-capteurs US OGP MeasureMindPlus et les systèmes de mesure MicroVu, nous avons créé une combinaison optimale adaptée aux exigences de fabrication nationales.
Service et support
- Garantie de 12 mois à compter de la date de réception
- Enseignement téléphonique et Internet complet avec service de conseil après-vente combiné
- Services de garantie à vie disponibles à un coût
- Service technique gratuit avec frais de déplacement et d'hébergement à la charge du client
- Service de conseil après-vente à long terme au-delà de la période de garantie
- Disponibilité des pièces de rechange basée sur les coûts
- Services techniques à valeur ajoutée à vie à des prix préférentiels
Informations sur la société
Emballage et expédition
Foire aux questions
Q1 : Quel type d'équipement produisez-vous principalement ?
R : Nous sommes spécialisés dans les instruments de mesure d'image automatiques, les instruments de mesure d'image manuels, les grands instruments de mesure d'image à portique, les instruments de mesure à une touche, les équipements de criblage de vision automatiques et les équipements de détection de vision non standard.
Q2 : Acceptez-vous les services personnalisés ? Puis-je imprimer mon logo sur la machine ?
R : Oui, tous nos produits prennent en charge la personnalisation, y compris l'impression du logo selon vos besoins.
Q3 : Pourquoi nous choisir ?
R1 : Plus de 10 ans d'expérience spécialisée dans les produits de mesure avec des équipes professionnelles de R&D et d'après-vente.
R2 : Situé dans la ville de Dongguan, un centre de fabrication mondialement reconnu.
R3 : Service après-vente de 12 mois avec résolution en 48 heures pour les problèmes simples.
Q4 : Quel est votre délai de livraison ? Qu'en est-il de l'emballage ?
R : La livraison standard est de 5 jours ouvrables après le dépôt/la confirmation de la commande. Les machines personnalisées nécessitent 10 à 20 jours ouvrables. L'emballage professionnel comprend un emballage interne de la machine et un emballage externe en boîte en bois avec fixation par vis pour un transport sûr.
Q5 : Une formation sur site est-elle disponible ?
R : Oui, une formation sur site est disponible avec des arrangements de calendrier spécifiques.
Q6 : Quelles sont vos conditions de paiement ?
R : T/T 30 % d'acompte, 70 % du solde avant la livraison avec photos du produit fournies. Alternativement, 100 % LC à vue.
Q7 : Pouvons-nous tester des échantillons avant de passer une commande ?
R : Oui, nous fournissons des tests d'échantillons gratuits avec des rapports de test détaillés. Contactez notre responsable commercial pour obtenir de l'aide.
