Maison > produits >
Système de mesure de dimension d'image
>

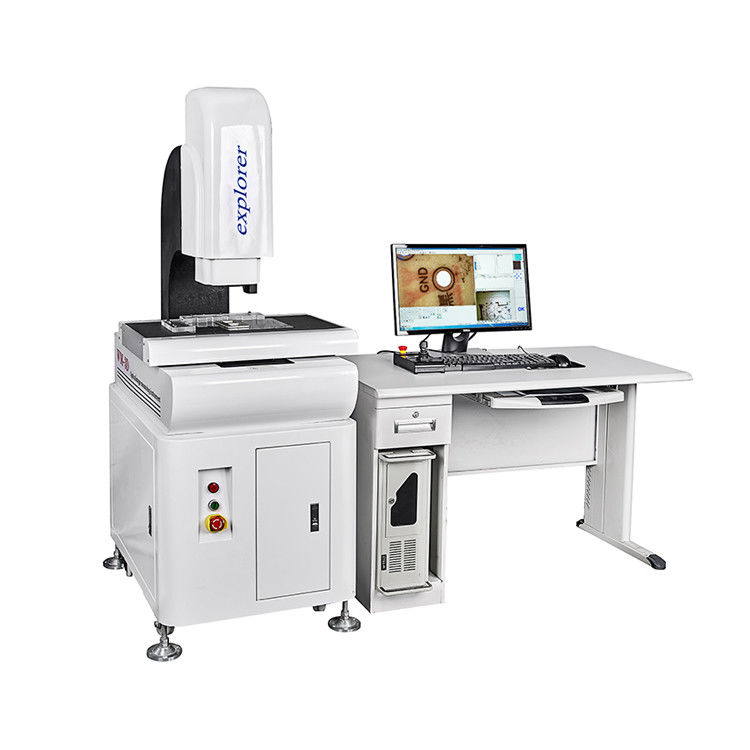

Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC
Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC
  • Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC
  • Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC
  • Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC

Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC

Détails du produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: WM-3D
Certification: ISO9001
Numéro de modèle: CNC-3020AH
Informations détaillées
Lieu d'origine:
Guangdong, Chine
Nom de marque:
WM-3D
Certification:
ISO9001
Numéro de modèle:
CNC-3020AH
Garantie:
1 an
Un accompagnement personnalisé:
OEM, ODM
Nom:
Accessoires de tampon CNC automatique Machine de mesure et d'analyse
Précision:
3UM
Vitesse:
200 mm / s
Fonction:
Mesure et détecter
Utilisation générale:
Électricités, plastiques, moule, machines, connecteurs et mobile
Couleur:
blanc
Pouvoir:
220V /50HZ
Nom du produit:
Accessoires de tampon CNC automatique Machine de mesure et d'analyse
Mettre en évidence:

High Light

Mettre en évidence:

système de mesure de dimension de l'image 3um

,

Système de mesure de dimension d'image optique

,

Machine de mesure optique 200mm/S

Informations commerciales
Prix:
$18,000.00/sets 1-4 sets
Détails d'emballage:
Accessoires automatiques de protection de commande numérique par ordinateur mesurant et analysant Ma
Description du produit
Système de mesure de dimensions d'image 3μm
Machine de mesure optique avec une vitesse de 200 mm/s
Aperçu du produit
Machine d'analyse et de mesure d'accessoires de tampons CNC automatiques - Système de mesure optique avancé pour l'analyse dimensionnelle de précision.
Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 0 Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 1
Spécifications techniques
Modèle CNC-3020
Taille de la table en verre 330×230mm
Taille de la table en métal 350×250mm
Course de travail X.Y 300×200mm
Course de l'axe Z Mise au point de 200 mm
Résolution d'affichage numérique des axes X.Y.Z 0,5μm
Erreur de valeur de l'axe X.Y ≤(3+L/200) où L est la longueur mesurée en mm
Poids 720kg
Dimensions 700×900×1650mm
Spécifications du moteur
Vitesse des trois axes 100mm/s
Précision de positionnement des trois axes 0,001mm
Système d'imagerie
Caméra Caméra CCD Sony couleur 1/3″
Zoom Objectif zoom optique coaxial avec objectif zoom (2 au choix)
Grossissement du zoom 0,7-4,5X
Grossissement total de la vidéo 30-230X
Champ d'objet 11,1-1,7mm
Alimentation AC220V/AC110V
Consommation électrique 100W
Accessoires de l'instrument
Accessoire Grossissement vidéo Champ latéral du matériau (mm) Grossissement vidéo Champ latéral du matériau (mm) Distance de travail
Option 0,5X 11,8X-74X 22-3,4 5,9X-37X 44-6,8 175
Standard 23,5X-148X 11,1-1,7X 11,8X-74X 22-3,4 92
Option 2X 47X-296X 5,5-0,9 23,5X-148X 11,1-1,7 36
Principales caractéristiques
  • Double contrôle de mouvement en boucle fermée pour un mouvement à grande vitesse avec des performances de positionnement précises
  • Modules de contrôle moteur intégrés avec connectivité USB et S-Vidéo
  • Logiciel de mesure CNC intégré avec des capacités d'analyse de données SPC
  • Source de lumière de surface avancée avec 24 groupes indépendants et un contrôle variable continu en 200 étapes
  • Construction de plateforme en marbre pour une stabilité et une précision accrues
Fonctions de mesure
Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 2 Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 3
Principalement conçus pour la mesure et l'analyse métallographiques, ces modèles universels combinent un support de mesure avec des composants de microscope métallurgique haut de gamme pour une imagerie haute résolution et des mesures critiques. Les caractéristiques comprennent des objectifs infinis avancés et des techniques de microscopie : champ clair, champ sombre, contraste DIC, polarisation et épifluorescence. Peut accueillir jusqu'à cinq objectifs sur le nez avec des capacités d'utilisation étendues en cas de mise à niveau.
Capacités techniques
Mesure géométrique
Mesure précise de points, de lignes, de cercles, d'arcs, d'ovales et de rectangles avec un positionnement multipoint pour une précision accrue.
Fonctionnalités de construction avancées
Mesures combinées, structure centrale, intersection de structure, construction de point médian, structure de ligne, structure ronde et construction de point angulaire.
Outils d'efficacité
Fonctions de translation et de redressement des coordonnées, programmation macro pour les mesures par lots et traitement automatisé des données.
Intégration logicielle
Exportation directe des données vers AutoCAD, Excel et Word pour une analyse statistique et des rapports complets.
Garantie et services
Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 4
  • Garantie complète de 12 mois avec garantie de confiance
  • La couverture s'étend sur 12 mois à compter de l'assemblage/de l'acceptation ou 15 mois à compter de la date d'expédition
  • Formation technique et services de conseil par téléphone et par Internet
  • Garantie à vie de la machine avec des services basés sur les coûts
  • Visites de service technique gratuites (hors frais de déplacement et d'hébergement)
  • Services de conseil après-vente à vie et support technique à valeur ajoutée
  • Disponibilité complète des pièces de rechange
Informations sur l'entreprise
Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 5 Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 6
Certifications
Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 7
  • Logiciel certifié par les organismes nationaux de mesure standard professionnels
  • Machines conformes aux exigences de certification de mesure standard de l'agence HSR
Emballage et expédition
Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 8
Foire aux questions
Machine de mesure optique de vitesse de 200 mm/s avec analyse de données SPC 9
