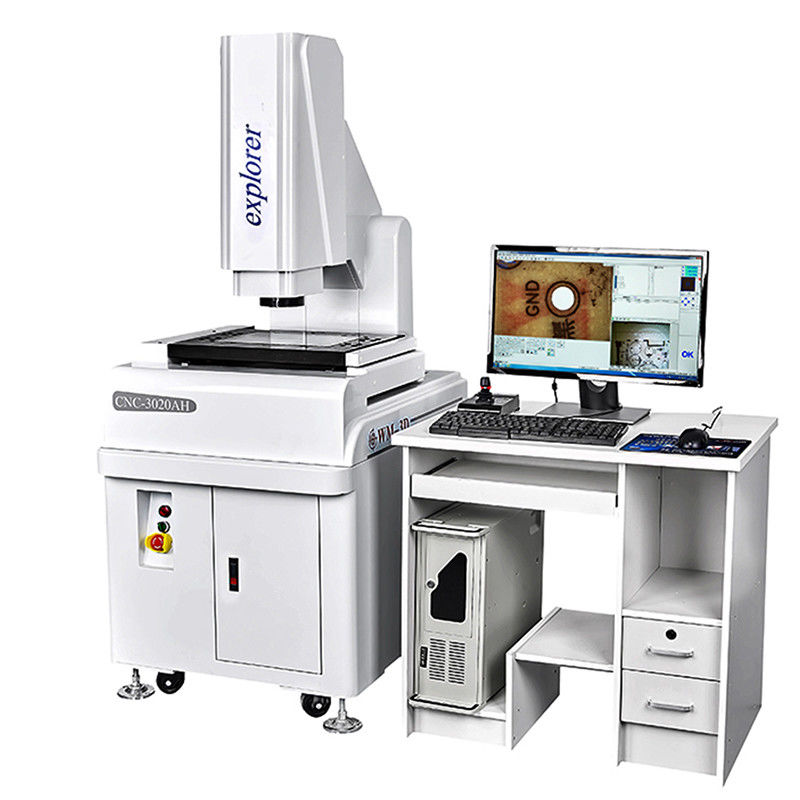

Système de mesure dimensionnelle d'image optique CNC 3D
Fabricant chinois Certificat CE Équipement optique Machine de mesure vidéo CNC 3D
Spécifications techniques
| Articles |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
| Dimension (mm) (L×L×H) |
700*850*1650 |
800*900*1650 |
900*1050*1650 |
| Plage de mesure (mm) (X×Y×Z) |
300*200*200 |
400*300*200 |
500*400*200 |
| Précision de mesure (μm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Répétabilité (μm) |
3 |
3 |
3 |
| Poids (kg) |
300 |
380 |
450 |
Système d'imagerie et de mesure
CCD : CCD SONY japonais
Objectif : Objectif zoom haute définition/Grossissement continu 0,7-5,0x
Grossissement : 40-230X (À titre de référence seulement. Avec différents appareils photo et objectifs, le grossissement sera différent.)
Résolution de l'échelle optique : Axe X/Y/Z 0,0002 mm (0,2 μm)
Distance de travail : 108 mm
Logiciel de mesure
Combinez le logiciel de mesure 3D développé par la fonction logicielle importée pour améliorer la résolution des limites.
Système d'entraînement
Moteur servo taïwanais haute performance à trois axes X/Y/Z, système de contrôle en boucle fermée double
Système d'éclairage
Source de lumière de surface à cinq anneaux et huit zones contrôlée par programme, source de lumière de contour LED, source de lumière coaxiale. Différentes couleurs sont ajoutées à différents produits.
Description de la fonction
- Graphiques : zoom graphique, rétrécissement graphique, panoramique graphique, graphiques sélectionnés, sélectionnez le cercle, supprimez le graphique, impression graphique. Paramètres de zoom, définissez l'échelle de gris de l'image, la saturation, le contraste, enregistrez, images au format BMP.
- Une variété de modes de recherche de bords, l'ordinateur prend automatiquement des points, identification automatique du rond, l'arc améliore considérablement la vitesse de pointage.
- L'image prend en charge les entrées S-Video, terminal AV, terminal USB ; taille de l'image de 640 * 480 mm.
- Les données de mesure sont directement intégrées à AutoCAD pour l'analyse statistique, peuvent dessiner un simple graphique de contrôle Xbar-s, obtenir divers paramètres Ca.
- Commutation d'interface multilingue.
Nos services
- Garantie dans les 12 mois suivant la réception
- Pendant cette période, nous prendrons des cours par téléphone et sur Internet pour les utilisateurs avec un service de conseil après-vente combiné.
- Nous fournissons des services de garantie à vie de la machine pour les utilisateurs à un coût.
- Période de garantie supplémentaire : nous fournirons aux utilisateurs un service de conseil après-vente à vie.
- Notre société dispose de pièces de rechange qui peuvent être fournies aux utilisateurs à un coût.
- Nous avons fourni aux utilisateurs un service technique à valeur ajoutée après-vente à un prix préférentiel à vie.
Informations sur la société
Emballage et expédition
Foire aux questions
Q1 : Quel type d'équipement produisez-vous principalement ?
R : Bonjour ! Nos principaux équipements de production sont : instrument de mesure d'image automatique, instrument de mesure d'image manuel, instrument de mesure d'image à portique de grande taille, instrument de mesure à une touche. Équipement de criblage de vision automatique, équipement de détection de vision non standard, etc.Q2 : Acceptez-vous les services personnalisés ? Puis-je imprimer mon logo sur la machine ?
R : Oui, tous nos produits peuvent être personnalisés, si vous avez une exigence de logo, nous pouvons également personnaliser pour vous.Q3 : Pourquoi nous choisir ?
R : 1. Nous nous sommes concentrés sur la mesure des produits depuis plus de 10 ans, avec une équipe de R&D et une équipe après-vente professionnelles.
2. Il est situé dans la ville de Dongguan, une ville manufacturière de renommée mondiale.
3. Service après-vente pendant 12 mois, problèmes simples dans les 48 heures pour traiter en temps opportun.Q4 : Quel est votre délai de livraison ? Qu'en est-il de l'emballage ?
R : Notre délai de livraison est de 5 jours ouvrables après réception du dépôt ou de la confirmation de la commande, et de 10 à 20 jours ouvrables pour les machines personnalisées. Notre emballage est enveloppé et fixé avec un film d'emballage de machine professionnel à l'intérieur, et un emballage en boîte en bois et une fixation par vis sont utilisés à l'extérieur. Assurez-vous que le produit arrive en toute sécurité sans dommage.Q5 : Une formation sur site est-elle disponible ?
R : Oui, le besoin d'une formation sur site doit confirmer l'heure spécifique.Q6 : Quelles sont vos conditions de paiement ?
R : T/T 30 % comme acompte, 70 % avant la livraison. Avant de payer le solde, nous vous montrerons les photos du produit et de l'emballage. ou 100 % LC à vue.Q7 : Pouvons-nous tester des échantillons avant de passer une commande ?
R : Bien sûr, nous pouvons tester des échantillons gratuitement et vous fournir un rapport de test. Si vous rencontrez des difficultés, veuillez contacter notre responsable commercial.
