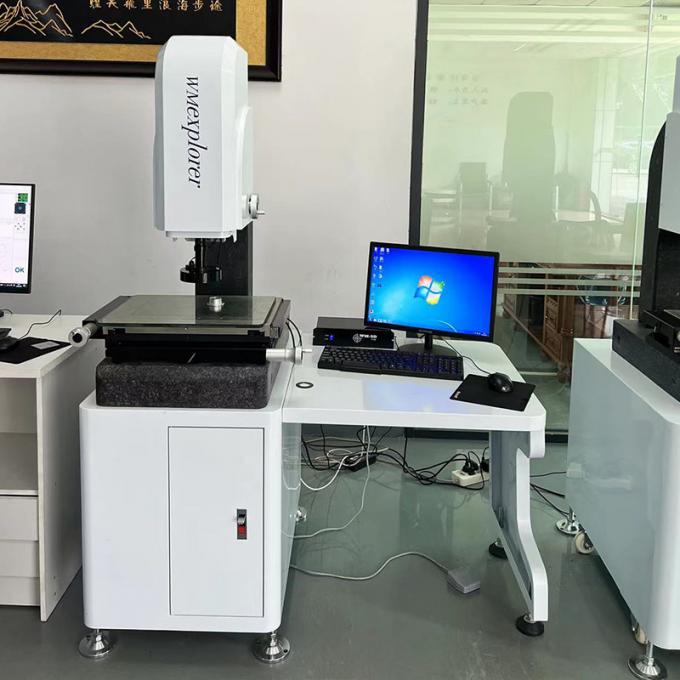

Machine de mesure de coordonnées manuelle CMM 3μm 220V pour le contrôle des tailles de ressorts
Système de mesure vidéo manuel professionnel conçu spécifiquement pour le contrôle dimensionnel précis des ressorts et autres petits composants.
Principales caractéristiques
- Système de mesure vidéo à mise au point automatique sur l'axe Z avec fonction de positionnement multipoint
- Mesure des points, lignes, cercles, arcs, ovales et rectangles avec des capacités de construction
- Traitement de données avancé avec sortie directe aux formats Word, Excel et AutoCAD
- Capacités d'analyse statistique avec une fonction utile de redressement des pièces
- Système de mesure numérique avec grille optique et carte de données SDK-3000
- Interface informatique RS232 avec logiciel de mesure spécialisé pour la cartographie circulaire
- Axe Z motorisé pour l'optimisation de la mise au point automatique et la capture d'images la plus claire
Fonctions d'application
Principalement conçu pour la mesure et l'analyse métallographiques. Ces modèles universels combinent un support de mesure avec des composants de microscope métallurgique haut de gamme pour une imagerie haute résolution et des mesures critiques. Les caractéristiques comprennent des objectifs infinis avancés et des techniques de microscopie : champ clair, champ sombre, contraste DIC, polarisation et épifluorescence. Peut accueillir jusqu'à cinq objectifs sur le nez avec des options de mise à niveau pour une utilisation étendue.
Spécifications techniques
| Modèle |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
| Taille de la table métallique (mm) |
350×220 |
450×350 |
550×450 |
700×600 |
| Taille de la table en verre (mm) |
230×130 |
330×230 |
430×330 |
530×430 |
| Course des trois axes (mm) |
200×100 |
300×200 |
400×300 |
500×400 |
| Poids (kg) |
170 |
260 |
300 |
500 |
| Dimensions L×l×H (mm) |
500×700×1100 |
600×750×1100 |
700×900×1150 |
850×1050×1200 |
Système de mesure standard
- Caméra : Caméra CCD couleur SONY 1/3"
- Grossissement de l'objectif : 0,7-4,5X, WD : 95mm
- Grossissement total : 30-230X, Vue de l'objet : 7-1,1mm
- Générateur de double ligne en croix, Résolution des données : 0,001mm
- Course de levage de l'axe Z : 150mm (Mise au point automatique)
- Erreur d'indication des axes X,Y : ≤(3+L/200)μm (L = longueur mesurée en mm)
- Éclairage de surface et de transmission LED avec réglage de la luminosité
- Alimentation : 220/110V AC, 50Hz, 30W
Garantie et services
Garantie de 12 mois - Achetez en toute confiance !
- Garantie de 12 mois à compter de la date d'assemblage (maximum 15 mois à compter de l'expédition)
- Enseignement complet par téléphone et Internet avec service de conseil après-vente
- Services de garantie à vie disponibles (basés sur les coûts pour les composants de la machine)
- Service technique gratuit pour les pannes de machine causées par le fabricant (hors frais de déplacement)
- Service de conseil après-vente à long terme et disponibilité des pièces de rechange
- Services techniques à valeur ajoutée à des prix préférentiels à vie
Informations sur l'entreprise
Certifications
- Logiciel certifié par une organisation nationale de mesure standard professionnelle
- Machines capables de fournir une certification de mesure standard de l'agence HSR
Emballage et expédition
Foire aux questions
Q1 : Quel type d'équipement produisez-vous principalement ?
R : Nous sommes spécialisés dans les instruments de mesure d'image automatiques, les instruments de mesure d'image manuels, les grands instruments de mesure d'image à portique, les instruments de mesure à une touche, les équipements de contrôle visuel automatiques et les équipements de détection visuelle non standard.
Q2 : Acceptez-vous les services personnalisés ? Puis-je imprimer mon logo sur la machine ?
R : Oui, tous nos produits peuvent être personnalisés, y compris l'impression du logo et les exigences de marque.
Q3 : Pourquoi nous choisir ?
R1 : Plus de 10 ans d'expertise en mesure avec des équipes professionnelles de R&D et d'après-vente
R2 : Situé dans la ville de Dongguan, un centre de fabrication de renommée mondiale
R3 : Service après-vente de 12 mois avec une réponse de 48 heures pour les problèmes simples
Q4 : Quel est votre délai de livraison ? Qu'en est-il de l'emballage ?
R : Livraison standard : 5 jours ouvrables après le dépôt/la confirmation de la commande. Machines personnalisées : 10-20 jours ouvrables. L'emballage professionnel comprend un film d'emballage interne de la machine et une boîte en bois externe avec fixation par vis pour un transport sûr.
Q5 : Une formation sur site est-elle disponible ?
R : Oui, une formation sur site est disponible avec une coordination de calendrier spécifique.
Q6 : Quelles sont les conditions de paiement ?
R : Nous acceptons T/T, L/C, Western Union et d'autres méthodes de paiement.
Q7 : Quelles sont vos conditions de paiement ?
R : T/T : 30 % d'acompte, 70 % du solde avant la livraison (avec photos du produit fournies). Alternativement, 100 % LC à vue.
Q8 : Pouvons-nous tester des échantillons avant de passer une commande ?
R : Oui, nous fournissons des tests d'échantillons gratuits avec des rapports de test complets. Contactez notre responsable commercial pour obtenir de l'aide.
