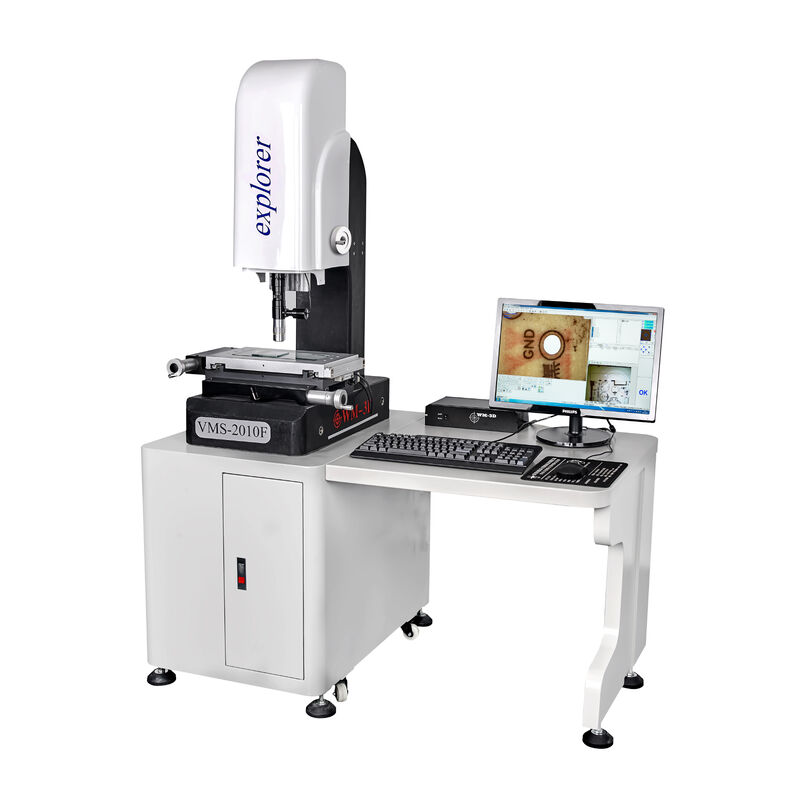

Machine de mesure optique OMM de haute précision
Instrument de mesure d'image à commande manuelle avec une précision de 3 μm
Présentation du produit
Cet instrument de mesure d'image avancé à commande manuelle offre une précision exceptionnelle pour les applications de mesure industrielle. Conçu pour la précision et la fiabilité dans les environnements de fabrication exigeants.
Principales fonctionnalités
- Système de mesure vidéo à mise au point automatique sur l'axe Z pour des mesures précises
- Mesure des points, des lignes, des cercles, des arcs, des ovales et des rectangles avec un positionnement multipoint
- Fonctions de mesure avancées, notamment mesures combinées, structure centrale, construction d'intersection, construction de point médian, structure de ligne et structure ronde
- Traitement complet des données avec sortie aux formats Word, Excel et AutoCAD
- Capacités d'analyse statistique avec fonction utile de redressage des pièces
- Système de mesure numérique avec studio de coordonnées, réseau optique et carte de données SDK-3000
- Interface informatique RS232 avec logiciel de mesure spécialisé
- Axe Z motorisé pour une optimisation automatique de la mise au point
Fonctions applicatives
Principalement conçu pour la mesure et l'analyse métallographiques. Ces modèles universels combinent un support de mesure avec des composants de microscope métallurgique haut de gamme pour une imagerie haute résolution et des mesures critiques. Les fonctionnalités incluent des objectifs infinis avancés et des techniques de microscopie : fond clair, fond noir, contraste DIC, polarisation et épifluorescence. Peut accueillir jusqu'à cinq objectifs sur le nez avec des options de mise à niveau pour des fonctionnalités étendues.
Spécifications techniques
| Modèle |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
| Taille du métal de la table de travail (mm) |
350×220 |
450×350 |
550×450 |
700×600 |
| Taille du verre de la table de travail (mm) |
230×130 |
330×230 |
430×330 |
530×430 |
| Déplacement sur trois axes (mm) |
200×100 |
300×200 |
400×300 |
500×400 |
| Poids (kg) |
170 |
260 |
300 |
500 |
| Dimensions L×L×H (mm) |
500×700×1100 |
600×750×1100 |
700×900×1150 |
850×1050×1200 |
Système de mesure standard
- Caméra : caméra CCD couleur SONY 1/3"
- Grossissement de l'objectif : 0,7-4,5X (WD : 95 mm)
- Grossissement total : 30-230X (Vue de l'objet : 7-1,1 mm)
- Résolution des données du générateur de lignes doubles : 0,001 mm
- Course de levage sur l'axe Z : 150 mm (mise au point automatique)
- Erreur d'indication sur les axes X, Y : ≤(3+L/200)μm (L = longueur mesurée en mm)
- Éclairage : Éclairage LED de surface et de transmission à luminosité réglable
- Alimentation : 220/110 V CA, 50 Hz, 30 W
Garantie et services
- Garantie complète de 12 mois
- La couverture s'étend de 12 mois à compter de l'assemblage/de l'acceptation ou de 15 mois à compter de la date d'expédition
- Assistance pédagogique par téléphone et Internet avec service de conseil après-vente complet
- Services de garantie à vie disponibles (basés sur les coûts)
- Service technique gratuit pour les pannes de machine causées par le fabricant (hors déplacement et hébergement)
- Service de conseil après-vente à vie
- Disponibilité des pièces de rechange en fonction des coûts
- Des services techniques à valeur ajoutée à des prix préférentiels à vie
Informations sur l'entreprise
Certifications
Notre logiciel de mesure est certifié par des organismes nationaux de mesure de normes professionnelles. Toutes les machines peuvent fournir une certification de mesure standard de l'agence HSR.
Emballage et expédition
Foire aux questions
Q1 : Quel type d’équipement produisez-vous principalement ?
Nos principaux équipements de production comprennent : des instruments de mesure d'image automatiques, des instruments de mesure d'image manuels, des instruments de mesure d'image à grand portique, des instruments de mesure à une touche, des équipements de dépistage automatique de la vision et des équipements de détection de vision non standard.
Q2 : Acceptez-vous le service personnalisé ? Puis-je imprimer mon logo sur la machine ?
Oui, tous nos produits peuvent être personnalisés, y compris l'impression de logo selon vos besoins.
Q3 : Pourquoi devrais-je choisir votre entreprise ?
- Plus de 10 ans d'expérience spécialisée dans la mesure de produits
- Équipes professionnelles de R&D et d’après-vente
- Situé dans la ville de Dongguan, un centre manufacturier de renommée mondiale
- Service après-vente de 12 mois avec réponse sous 48 heures pour des problèmes simples
Q4 : Quel est votre délai de livraison et votre méthode d’emballage ?
Machines standards : 5 jours ouvrés après dépôt/confirmation de commande. Machines personnalisées : 10-20 jours ouvrables. L'emballage professionnel comprend un film d'emballage interne à la machine avec un emballage externe en bois et une fixation par vis pour garantir une livraison sûre.
Q5 : Une formation sur site est-elle disponible ?
Oui, une formation sur site est disponible. Veuillez nous contacter pour confirmer les modalités spécifiques de timing.
Q6 : Quelles sont vos conditions de paiement ?
Nous acceptons T/T, L/C, Western Union et d'autres méthodes de paiement. Conditions standard : acompte de 30 %, solde de 70 % avant la livraison ou 100 % LC à vue.
Q7 : Pouvons-nous tester des échantillons avant de passer une commande ?
Oui, nous fournissons des échantillons de tests gratuits et des rapports de tests détaillés. Contactez notre responsable commercial pour obtenir de l'aide.
